INA141低功率精密仪表放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介INA141是低功率精密通用型仪表放大器，内部采用通用的3个运放和小尺寸设计，具有很广的应用范围。即使在高增益状态下(G=100时为200kHz)，电流反馈输入电路也能提供很宽的带宽。INA1

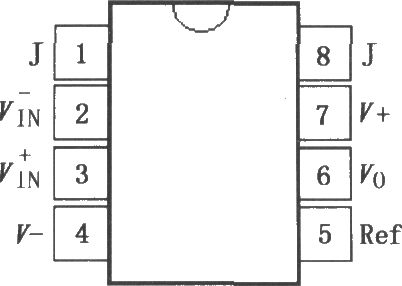

INA141是低功率精密通用型仪表放大器，内部采用通用的3个运放和小尺寸设计，具有很广的应用范围。即使在高增益状态下(G=100时为200kHz)，电流反馈输入电路也能提供很宽的带宽。INA141通过简单的脚连接就可精确设置增益G=10或100，而无需外部电阻，内部输入保护使其能够经受±40V电压而不会损坏。其引脚排列如下所示。

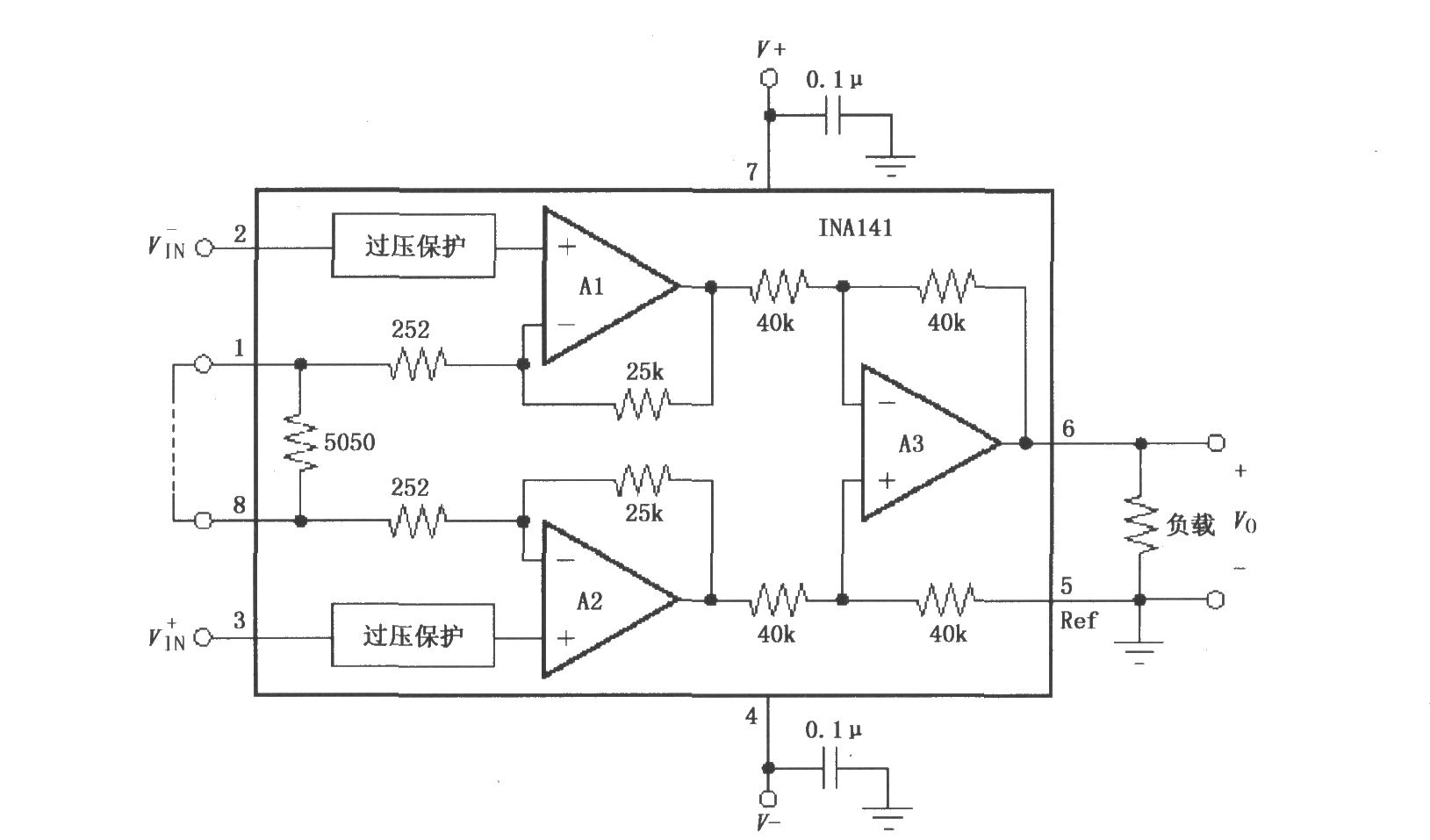

内部框图：
