由INA141构成具有冷端补偿的热电偶放大电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

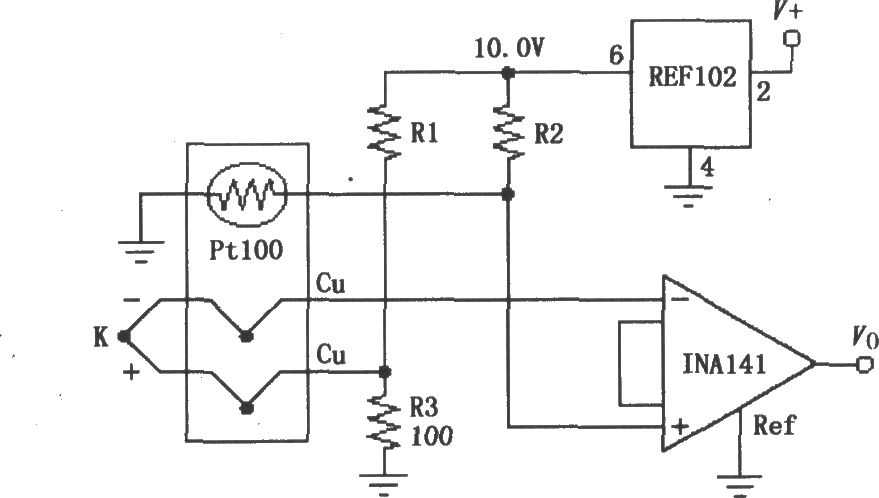

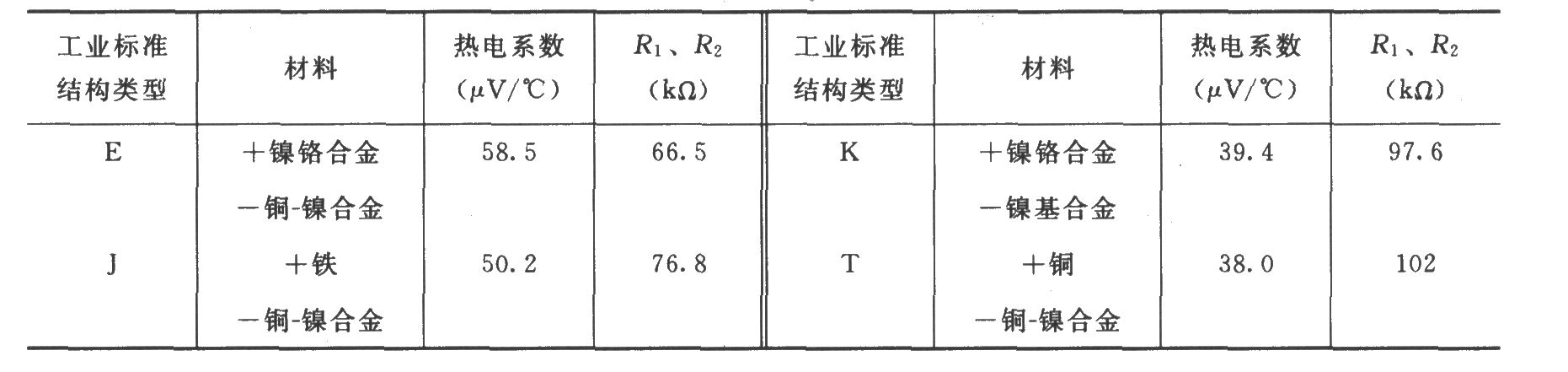

简介如图所示为由INA141构成具有冷端补偿的热电偶放大电路。采用REF102精密基准电源对热电偶提供工作电压，热电偶产生的电压由INA114放大后输出。热电偶为K型，选用其他类型热电偶时电阻
