INA321／322微功率CMOS仪表放大器

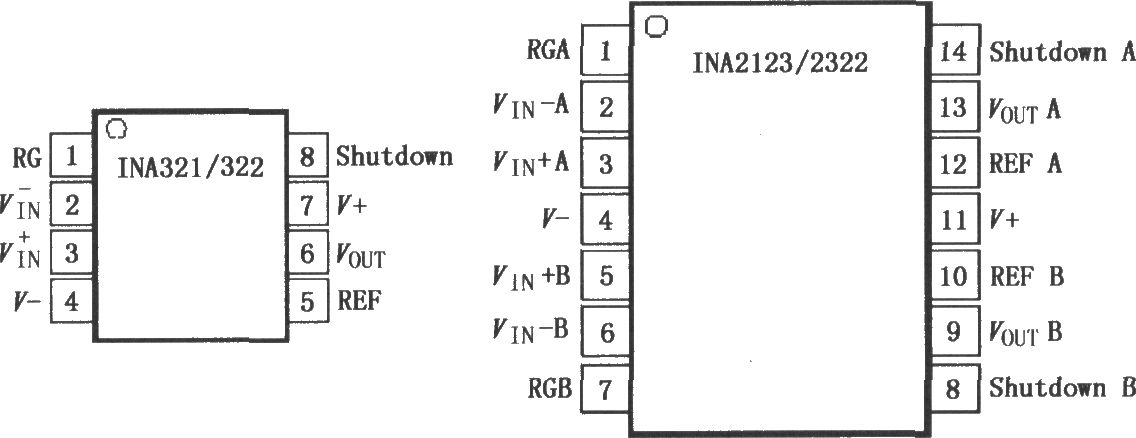

INA321 INA322 INA321／322系列产品是Rail-Rail输出、微功率CMOS仪表放大器，可单电源工作，也可以双电源工作。INA321／322系列产品提供差动信号消耗电流仅40μA的微功率、低价格、低噪声仪表放大器，关闭时静态电流小于1μA，可在毫微秒内从关闭状态返回标准工作状态，其关闭特性是低功率电池和多路技术应用的最佳选择。INA321／322内部设定增益为5，用户也可用外部电阻灵活地设定所需增益。INA321／322在整个频率范围内减小共模干扰和高共模抑制比(可达3kHz)，线路噪声和线路谐波被抑制。INA321／322的低功率设计很好地解决了带宽和转换速率问题，可理想地应用于驱动取样模-数(A／D)转换器，也可当作通用型仪表放大器使用。INA321／322具有高精度、低价格和小封装，优越的设计提供了工作性能的稳定性，可用于工业传感放大(电桥、热敏电阻、RTD、位置等)、医疗设备(ECG、EEG、 EMG放大)、驱动A／D变换、具有增益的差动线接收器、场效计、个人计算机储蓄卡、通信、测试设备、自动化仪表等。INA2321和INA2322分别为INA321和INA322的双配置。INA321／322以及INA2321／2322的引脚排列如图所示。
