由INA155／156构成的直接驱动电容性输入的高速A／

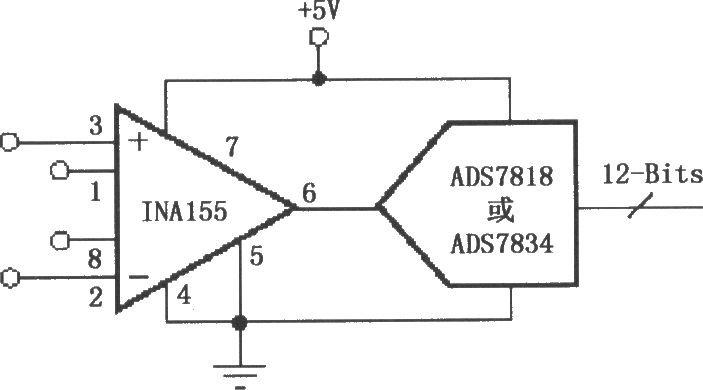

如图所示为由INA155／156构成的直接驱动电容性输入的高速A／D变换器，图中G=10。输入电压经过INA155放大后送到12位高速低功耗采样A／D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列(CDAC)，即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出，fsample=500kHz。
