INA321／322的信号和电源的基本连接电路

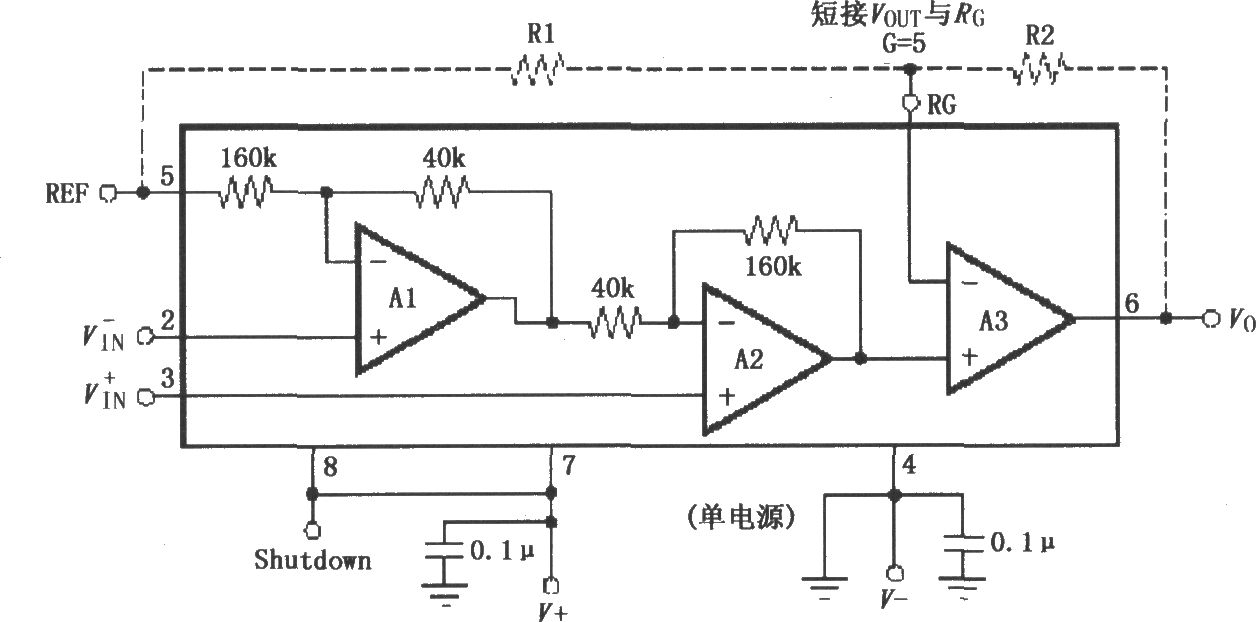

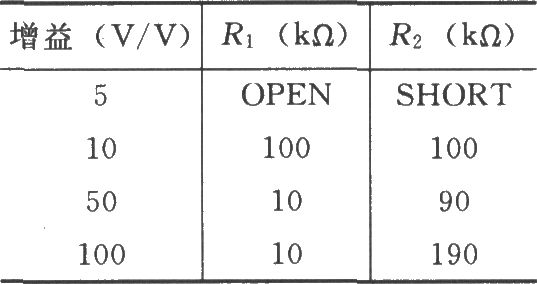

如图所示为INA321／322的信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用0．1μF电容滤波。输出电压是以REF端为基准的，REF端必须至少低于正电源电压1．2V。内部增益设置为5，若需要另设增益值，可在1、5脚之间和1、6脚之间分别接R1和R2来设置增益，增益与R1、R2的选择见下表。增益G=5 5(R2／R1)。外部增益设置电阻的选用对增益误差和增益漂移影响很大，应选用稳定性好、温度漂移小的电阻。
