由INA217构成的专业级微型话筒(麦克风)前置放大典

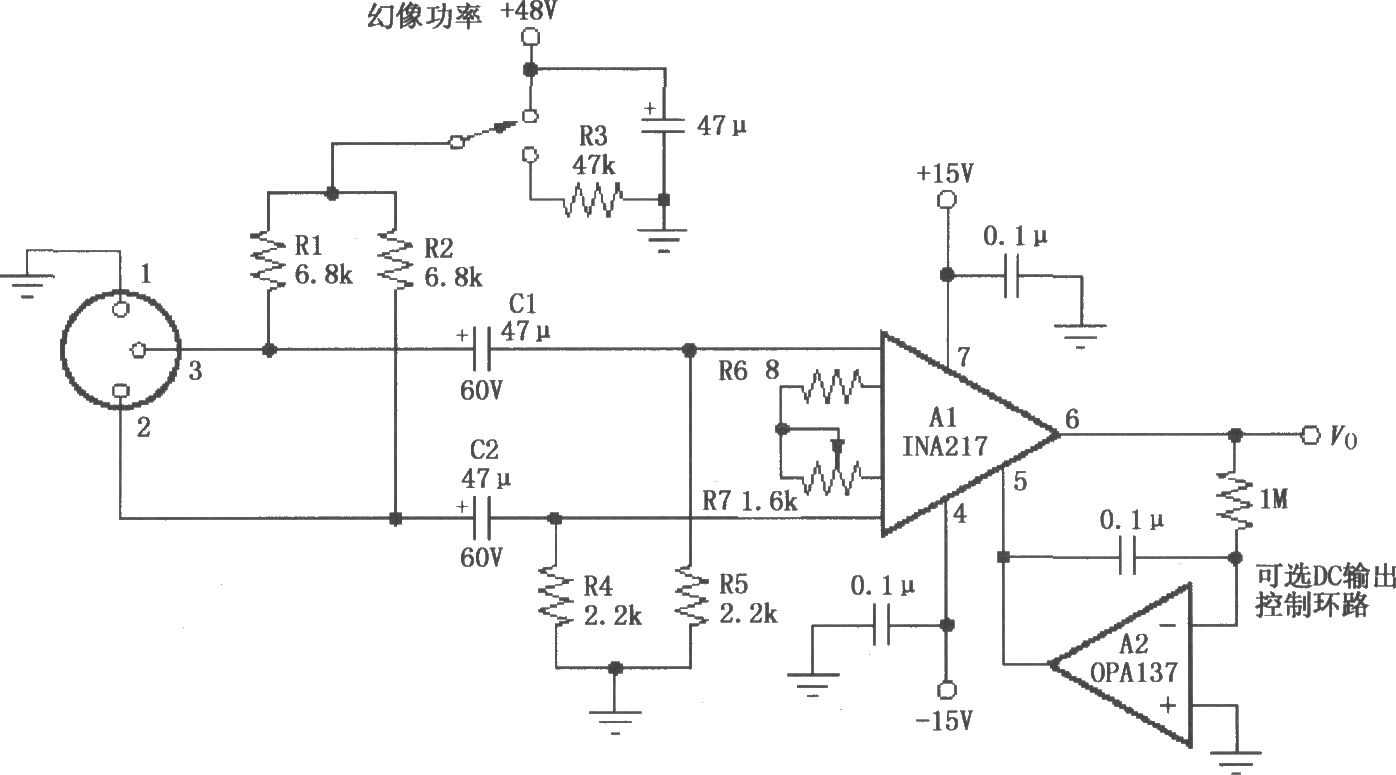

如图所示为由INA217构成的专业级微型话筒(麦克风)前置放大典型电路。图中设置一个开关，用于选择是否选用“幻像功率”功能，当开关接到 48V时为选用“幻像功率”功能，当开关接到电阻R3时禁止“幻像功率”。当选用“幻像功率”功能后， 48V电源通过R1、R2加到插座接点3、2，提供电流通路。该插座是“左右声道混合”插座，因此 48V“幻像功率”电源通过插座向远端微型话筒(麦克风)供电。远端微型话筒(麦克风)的话音信号经插座输入后由INA217放大后输出。C1、C2用于隔断“幻像功率”电源直流电压进入INA217，同时耦合交流信号通过。如果不用“幻像功率”，C1、C2可用无极性电容器。R4、R5提供INA217的输入偏流通路，输入失调电流(典型值100nA)产生一个直流差分电压，这个直流差分电压在输出端将产生输出失调电压，在最大增益G=1000(60dB)时输出失调电压可能有几伏。这一般是可以接受的，因为输出采用交流耦合后，由于耦合电容器的隔直作用，输出失调电压不会影响后续电路级。廉价的运算放大器OPA137用于反馈环路，驱动直流输出电压到0V，由于OPA137不在音频通道，所以不会影响信号质量。R6用来设定最大增益，调整R7可以改变增益，R6与R7的总阻值决定最小增益。通常R7选用反对数电位器，可以产生旋转时为dB线性的变化效果。
