INA217信号和电源的基本连接电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0.1/μF钽电容滤波,PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接,如有几Ω串联

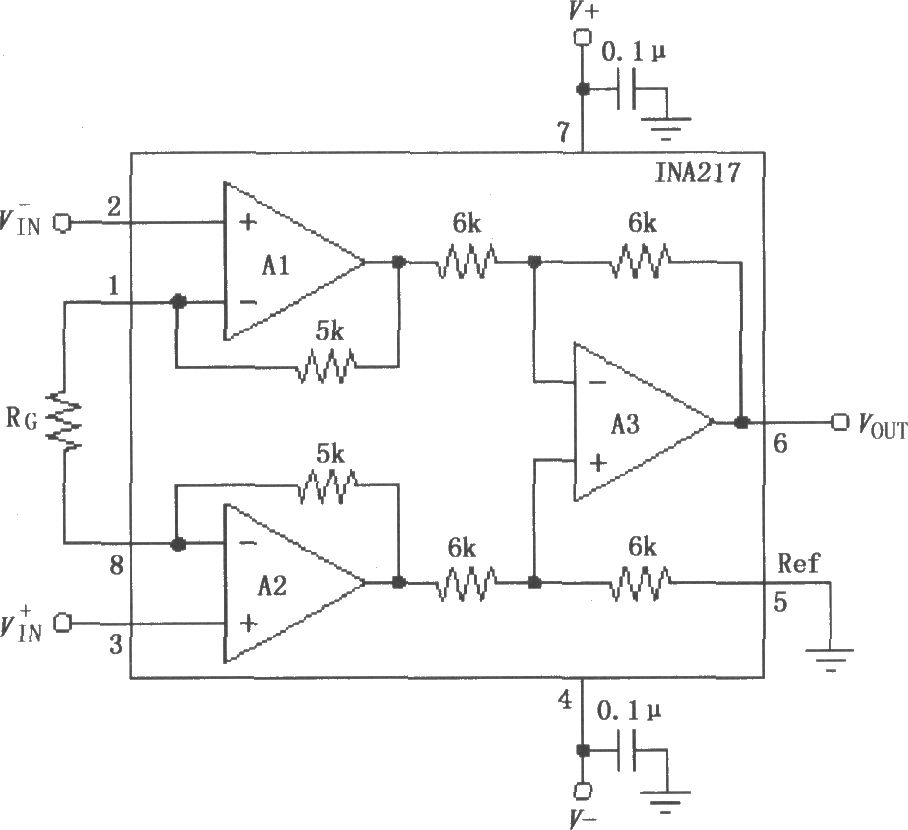

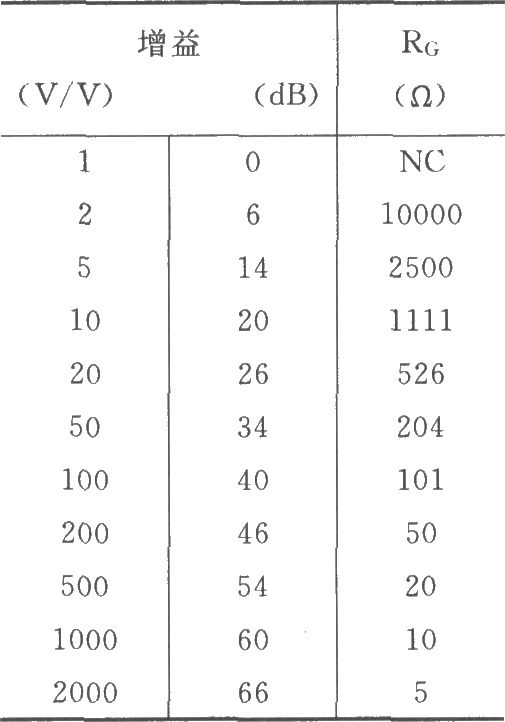

INA217信号和电源的基本连接电路 如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0.1/μF钽电容滤波,PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接,如有几Ω串联电阻都将造成共模抑制比下降。增益的设置见下表,增益G=1 10000/RG。PCB布线时应避免输出信号走线靠近敏感的输入端。 INA217信号和电源的基本连接电路
