由MAX4108／4109／4308／4309驱动大电容性负载放大电
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为由MAX4108／4109／4308／4309采用隔离电阻Rs构成的驱动电容性负载电路。MAX4108／4109／4308／4309具有良好的交流特性，但不是设计用于驱动高电抗性负载，其高电抗性负载会降低其

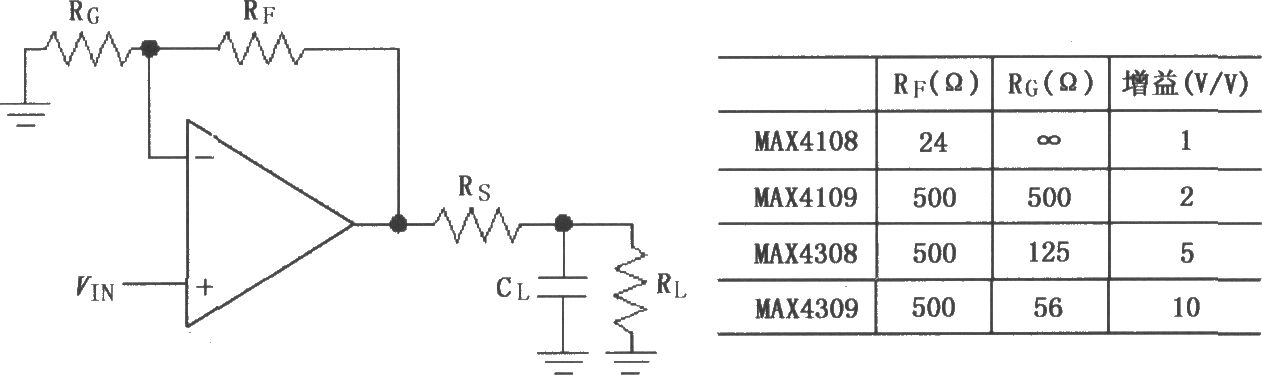

如图所示为由MAX4108／4109／4308／4309采用隔离电阻Rs构成的驱动电容性负载电路。MAX4108／4109／4308／4309具有良好的交流特性，但不是设计用于驱动高电抗性负载，其高电抗性负载会降低其相位容限，引起脉冲信号过冲振铃和振荡。该电路在输出端与负载之间加了一个隔离电阻Rs，用于抑制过冲振铃和振荡，Rs的阻值为15～20Ω。
