MAX4180～MAX4187 单／双／四电流反馈放大器

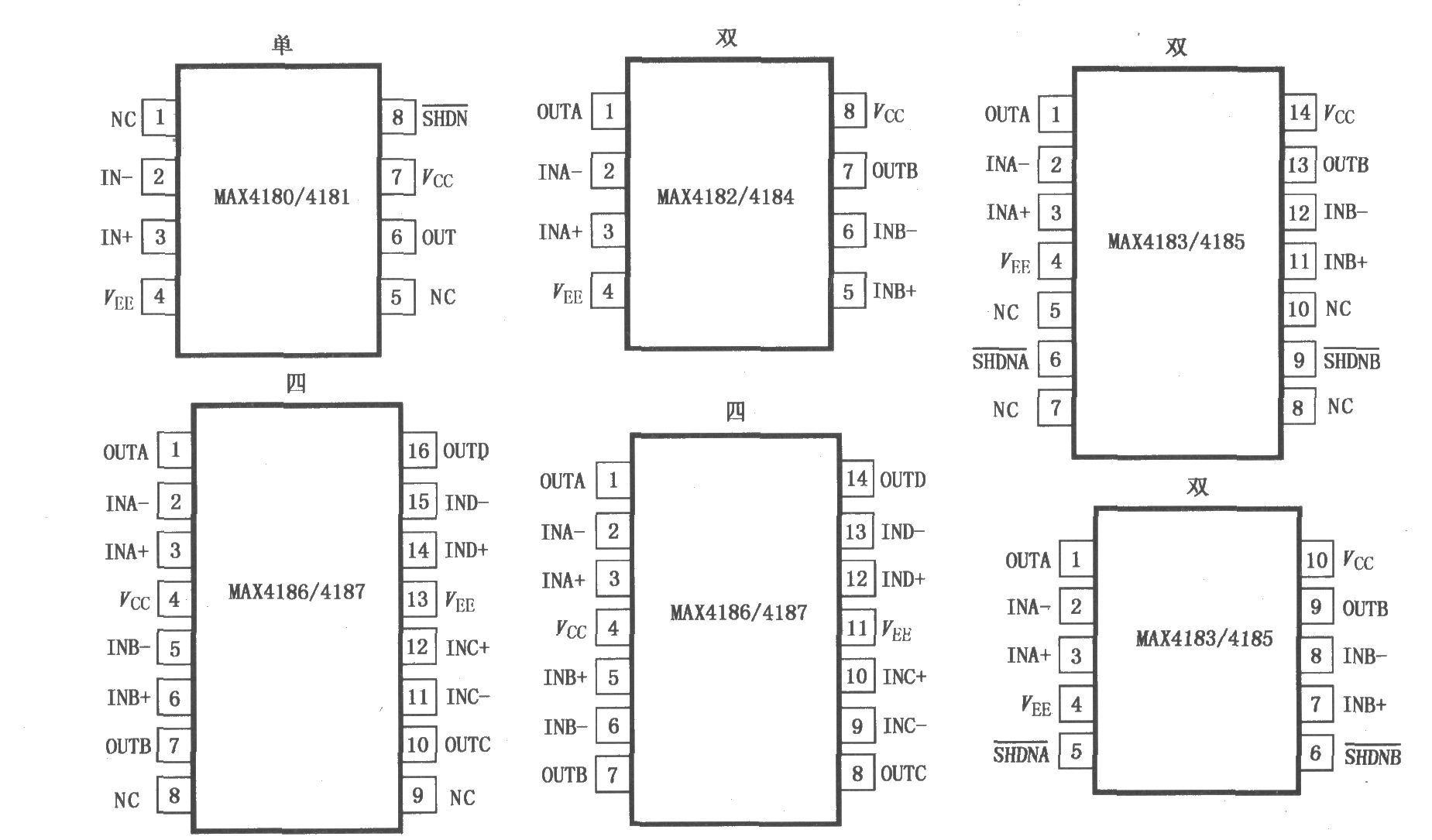

MAX4180系列电流反馈放大器具有高速、低失真特性，以极低功率工作在最小的封装内，在视频方面有着极好的特性，可以工作在单电源 5V或双电源±5V，最大输出电流为±60mA。MAX4180／4182／4183／4186具有闭环增益 2(6dB)或更大的补偿，提供240 MHz-3dB带宽和70MHz带宽的0.1dB平坦度。MAX4181／4184／4185／4187具有闭环增益 1(0dB)或更大的补偿，提供270 MHz-3dB带宽和60MHz带宽的0.1dB平坦度。MAX4180～MAX4187具有差分增益0.08％和0.03％的相位误差，20ns建立时间(达0.1％)，转换速率为450V／μs，所有这些特性使得其成为视频应用的理想选择。MAX4180／4181／4183／4185具有低功耗关断模式，在此状态下可以将电源电流减小到135μA，并且输出端置为高阻状态，因此是多路技术方面应用的理想选择，其引脚排列如图所示。
