PGA103失调电压校正电路

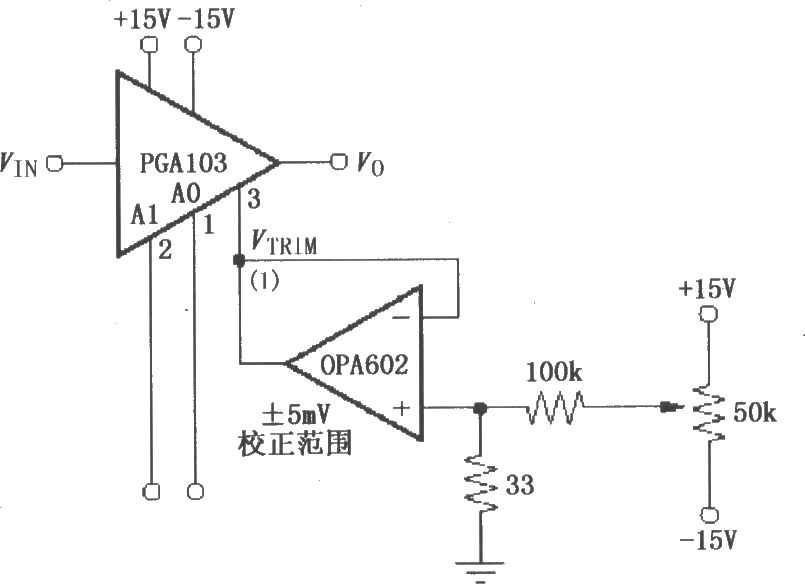

如图所示为PGA103的失调电压校正电路。PGA103采用激光校正，因此3种增益的典型失调电压(相对于输入)均低于200μV，且每一种增益的失调电压不同。图中运算放大器OPA602接成电压跟随器作为缓冲器，利用电压跟随器输出阻抗低的特性，使校正电路以低阻与PGA103的③脚相连接，以保持放大器增益的精确度。调节50kΩ电位器可以使失调电压为零，这时输出电压Vo=G(VIN-VTRIM)。因为逻辑输入A0、A1是以③脚为基准的，所以OPA602输出的校准电压VTRIM会影响逻辑电压阈值，因此应使VTRIM<0.1V。
