VCA610与运放OPA680构成的AGC电路

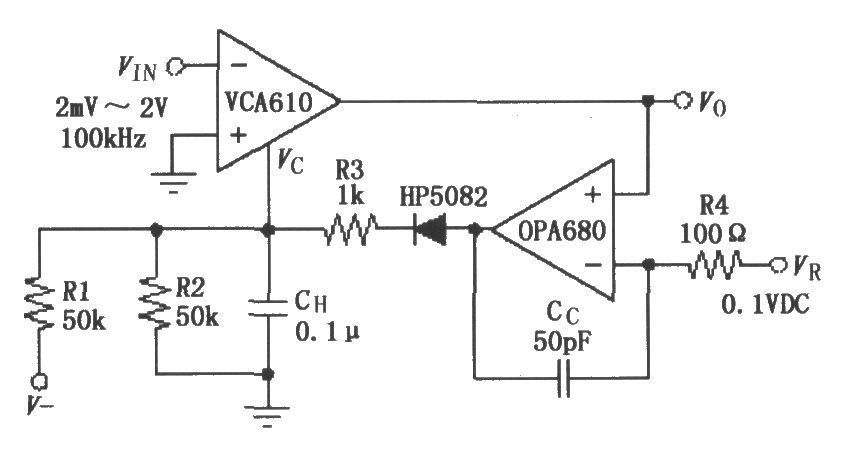

如图所示为由VCA610与运放OPA680构成的AGC电路，即自动增益控制电路。该电路用运放OPA680来反馈输出电压Vo。二极管HP5082、电容CH及电阻R3构成峰值检波器，对输出信号的正峰值进行检波，在CH上产生反映输出电压峰值的控制电压送到增益控制端Vc，当输出电压Vo的正峰值高于参考电压VR时，VCA610的增益下降，从而保证输出电压在一定的线性范围内，即为常数1000：1。 R1、R2的分压值影响二极管的导通，配合R3、CH的时间常数，决定了正确的AGC起控点，自动增益控制范围为60dB。R4、Cc用于OPA680反馈回路的相位补偿。
