PGA103可编程增益放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介PGA103是通用型可编程增益放大器，由两个CMOS／TTL兼容的输入进行数字编程选择，增益为1、10或100。PGA103是处理宽动态范围信号的理想放大器，其高速电路提供了快速稳定时间。在G=100时

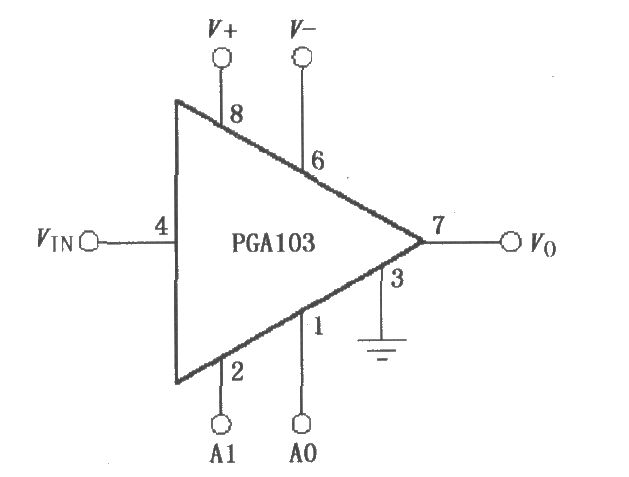

PGA103是通用型可编程增益放大器，由两个CMOS／TTL兼容的输入进行数字编程选择，增益为1、10或100。PGA103是处理宽动态范围信号的理想放大器，其高速电路提供了快速稳定时间。在G=100时带宽为250kHz，而静态电流仅为2.6mA，额定温度为-40～ 125℃，电源电压为土4.5～土18V。 PGA103采用8脚DIP塑封或S0表面封装，其引脚排列如图所示。
等效电路：
