指数响应电路(VCA610)

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

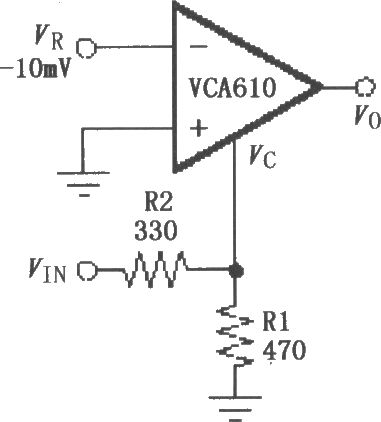

简介如图所示，用一个信号驱动VCA610的增益控制脚产生一个指数响应电路。直流电压VR在VCA610的反相输入端，为VCA610提供基准。VIN电压经过R1、R2分压后，Vc=R1VIN／(R1 R2)。Vc控制VCA610增益变化
