PGA204／205的电源和信号基本连接电路

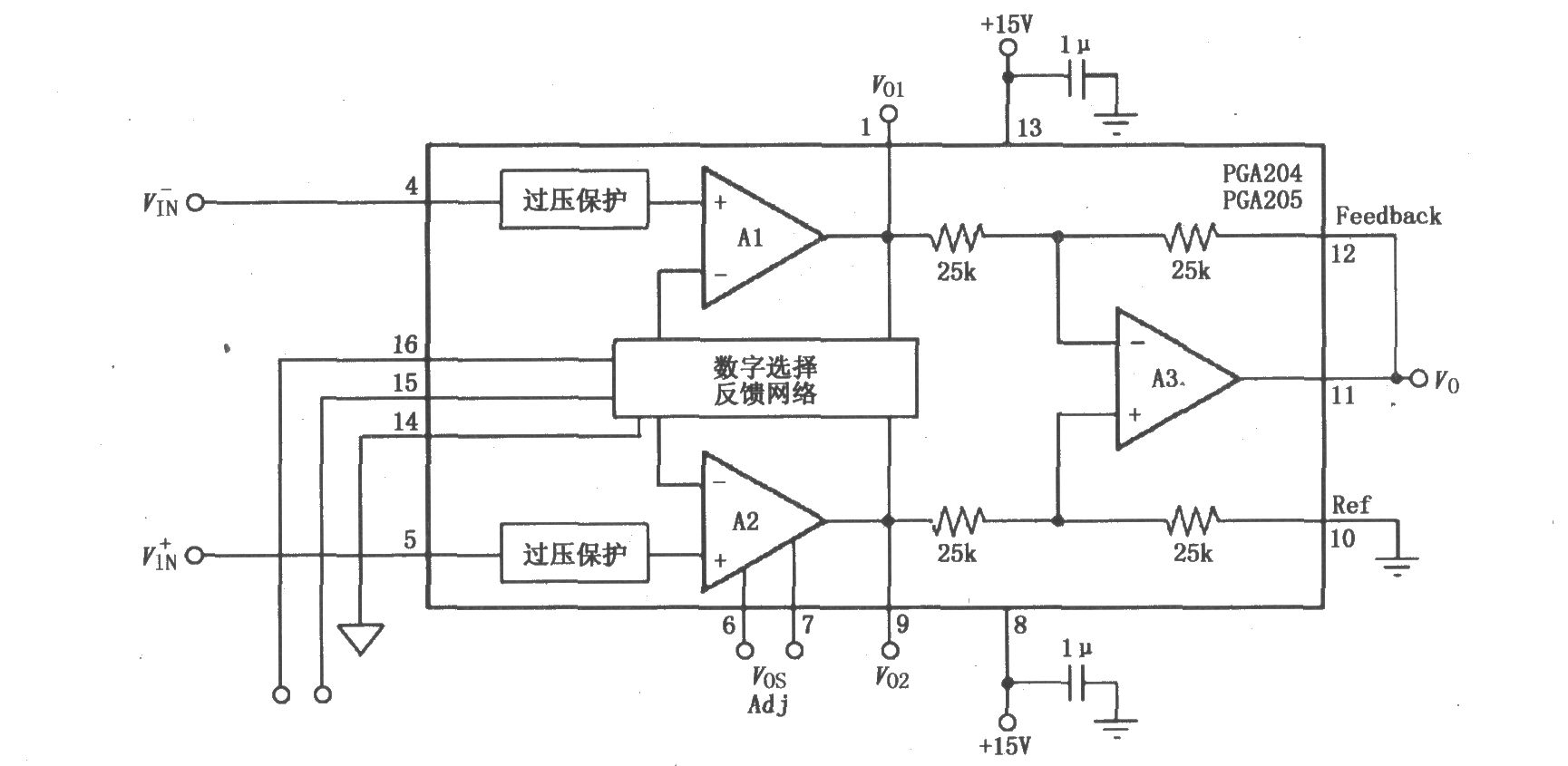

如图所示为PGA204／205的电源和信号基本连接电路。在噪声或高阻电源应用时，电源端要有旁路滤波电容，在设计印刷电路板时应使滤波电容尽可能靠近电源脚。信号VIN由4、5脚输入，经过放大后从11脚输出。通常Ref端(10脚)为地，输出都是以10脚为参考，10脚接地电阻必须是低阻，以确保良好的共模抑制比。例如，当Ref端有一个5Ω串联接地电阻时，将造成器件共模抑制比下降约80dB(G=1)。
