电压控制高通滤波电路(VCA610)

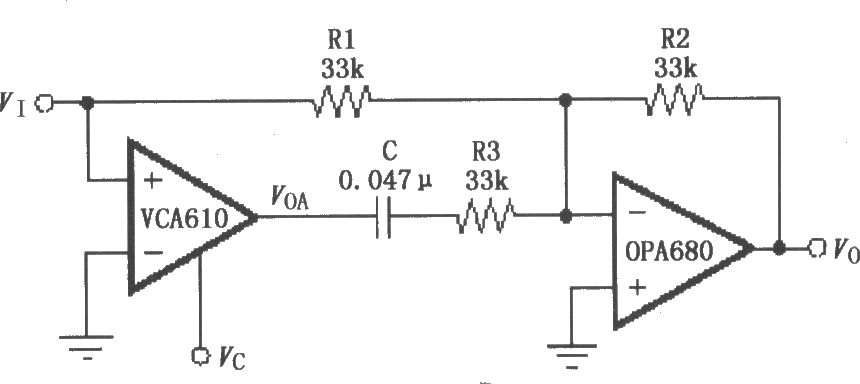

如图所示为由VCA610与运放OPA680构成的电压控制高通滤波电路。VCA610作为可变增益元件置于电压控制高通滤波电路中， VCA610的增益由Vc控制。VI输入VCA610同相输入端，VCA610输出经过C、R3输入到运放OPA680的输入端，因此高通滤波器响应的零点fZ=1/2πGR1C，这里G=10-1.925(VC 1)。整个闭环回路的输出与输入的关系为：Vo／VI=-R2/R1[1／(1 GR1C)]。该电路提供可变截止频率，范围为1Hz～10kHz。
