可编程增益仪表放大器PGA204／205

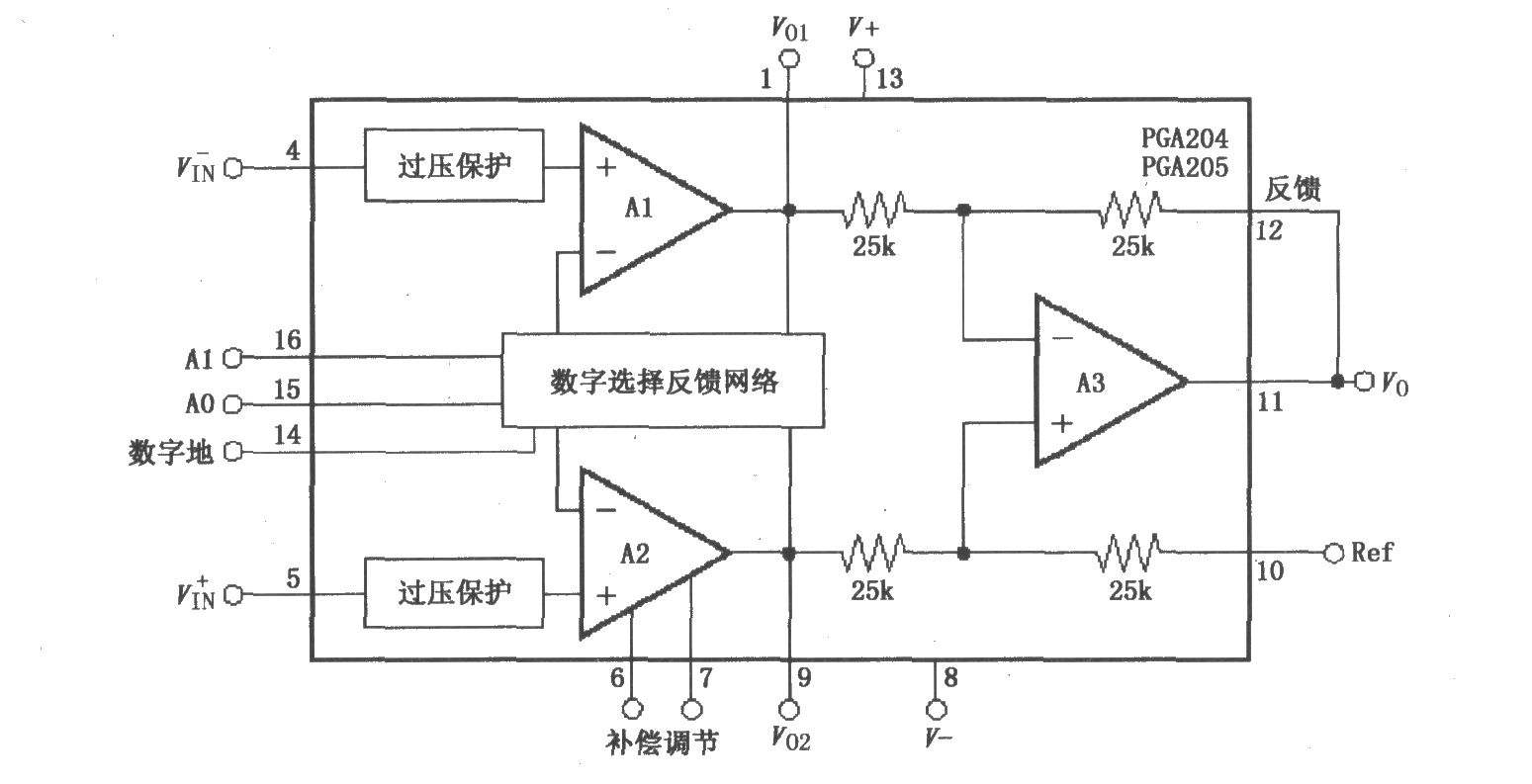

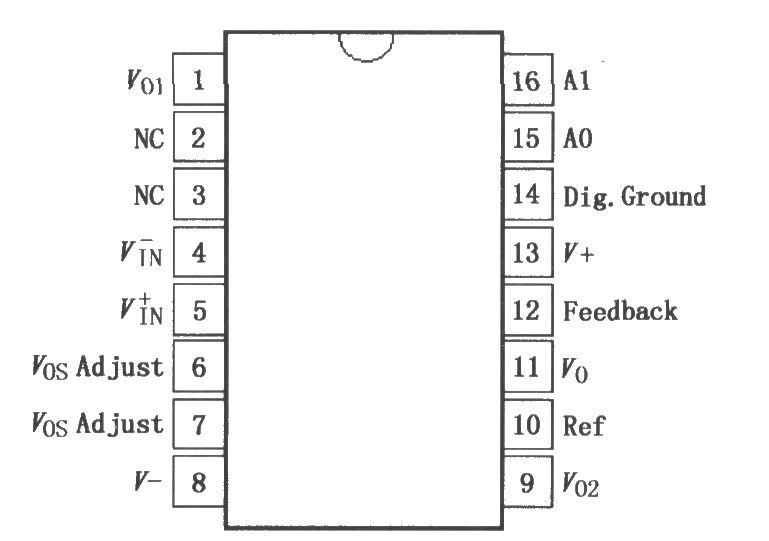

PGA204／205是具有极好精度的低价格通用型仪表放大器。数字控制可编程增益，PGA204为G=1、10、100、1000，PGA205为G=1、2、4、8。PGA204／205的精密性、通用性和低价格，使之有着广泛的应用范围。增益的选择由两条CMOS或TTL兼容的地址线A0和A1确定。在模拟输入端，内部输入保护电路能够承受±40V电压而不会损坏；PGA204／205采用激光校正，以获得极低的失调电压(50μV最大值)和漂移(0.25μV／℃)，以及高共模抑制比(G=1000时为115dB)。工作电源电压可低至±4.5V，可以采用电池供电，静态电流5mA，额定温度-40～ 85℃。 PGA204／205采用16脚塑封DIP和SOL-16表面封装，其引脚排列如图所示。 内部等效电路：
