由MAX4104／4105／4304／4305构成的视频电缆驱动放大
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为由MAX4104／4105／4304／4305构成的视频电缆驱动放大电路。MAX4104／4105／4304／4305适用于作为同轴电缆传输线放大视频信号，为了使传输过程反射最小，负载上获得最大功率，选

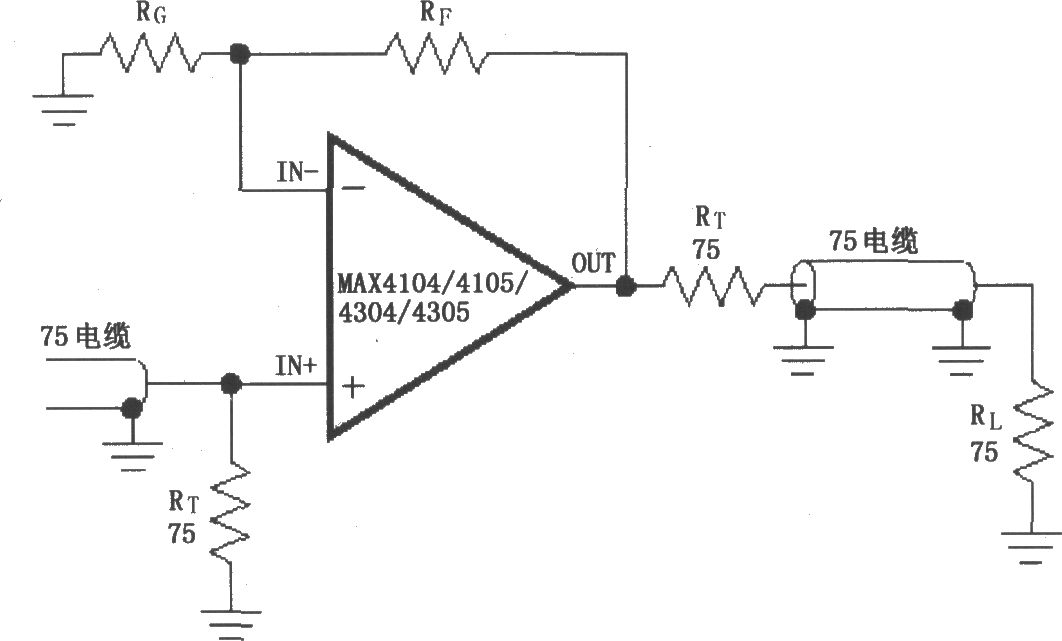

如图所示为由MAX4104／4105／4304／4305构成的视频电缆驱动放大电路。MAX4104／4105／4304／4305适用于作为同轴电缆传输线放大视频信号，为了使传输过程反射最小，负载上获得最大功率，选择放大器输出阻抗与终端阻抗等于传输线特性阻抗(75Ω)。该电路中，MAX4104／4105／4304／4305起中间放大作用，将电缆输入的视频信号放大后输出，由电缆线继续传输。
