由PGA204／205与运放OPA602构成的交流耦合可编程放

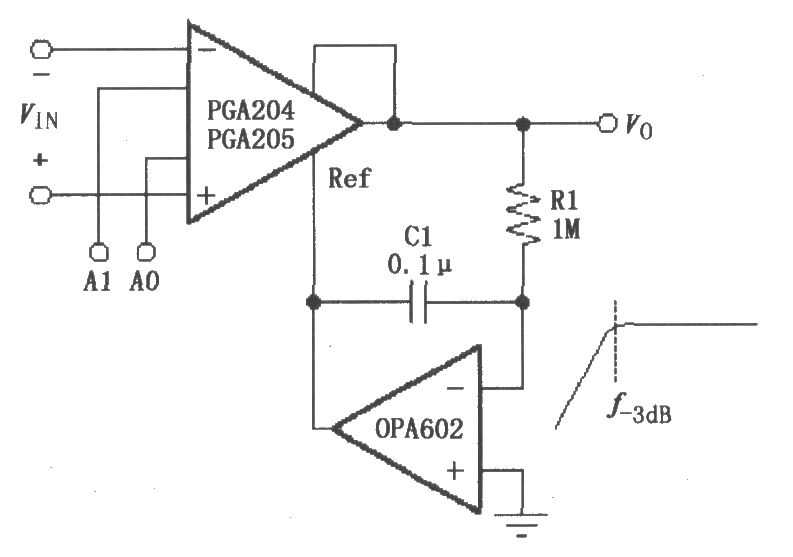

如图所示为由PGA204／205与运放OPA602构成的交流耦合可编程放大器。该电路采用运放OPA602形成反馈到Ref脚，而运放OPA602外接C1、R1后具有交流特性，f-3db=1／2πR1C1=1.59Hz，因此构成交流耦合仪表放大电路。通过A0、A1对PGA204／205进行增益设置，输入信号经过PGA204／205放大后输出。
