由MAX4102／4103构成的同相增益电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

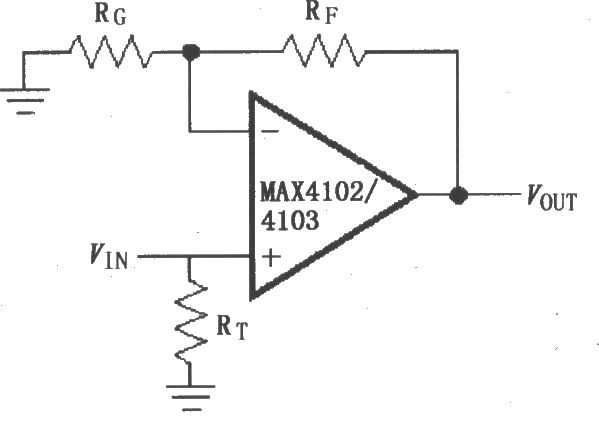

简介如图所示为由MAX4102／4103构成的同相增益电路，放大器的增益由RF与RG的比值确定，且不会影响放大器频率补偿。RF与RG阻值、带宽及增益的选择见下表。VOUT=(1 RF／RG)VIN。
