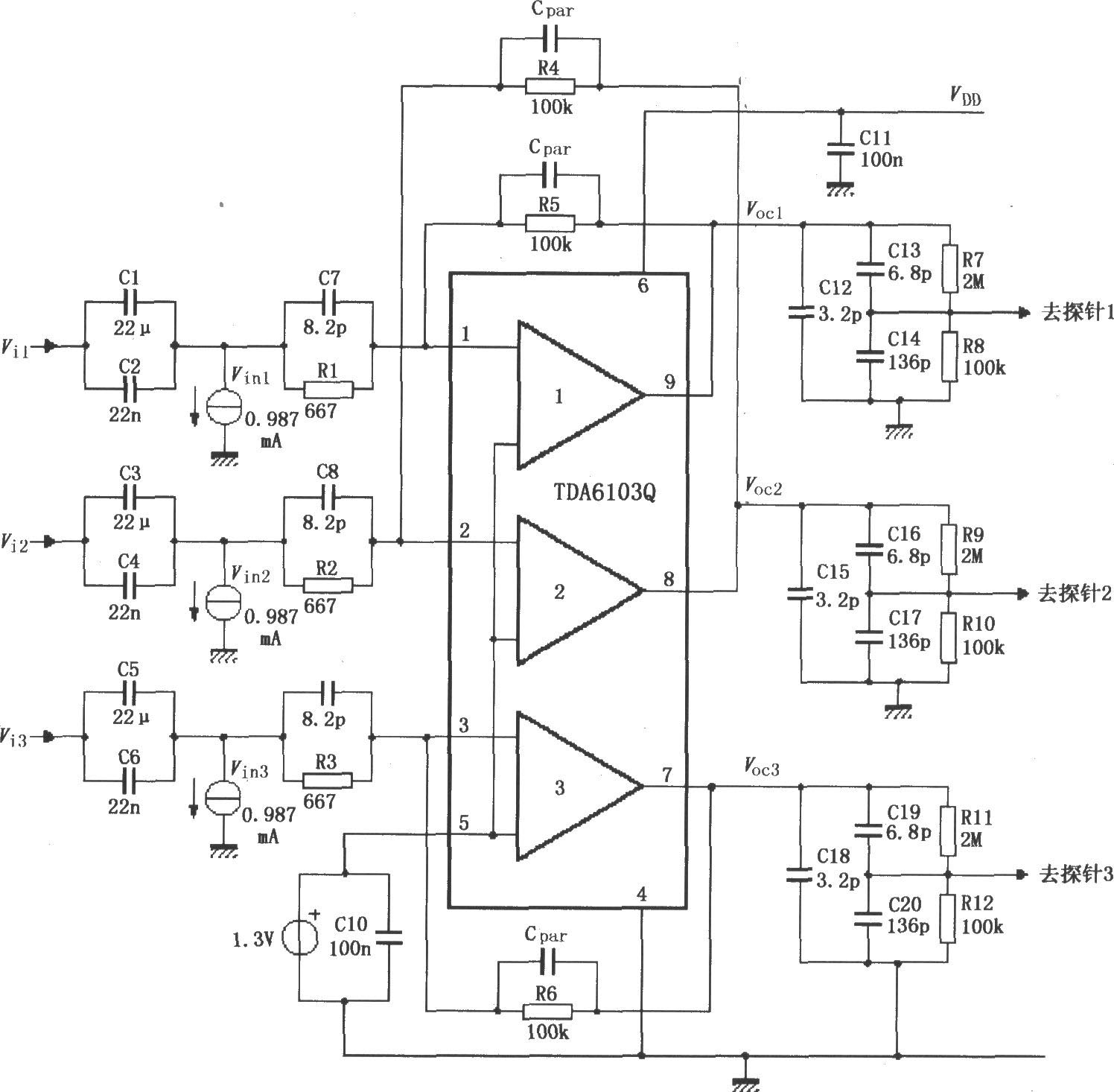

TDA6103Q的具有反馈因数1／150的测试电路

如图所示为TDA6103Q的具有反馈因数1／150的测试电路。输入信号Vi1、Vi2、Vi3经过由电阻与电容组成的输入网络进入TDA6103Q的1、2、3脚，1、2、3脚与5脚分别是内部差分输入级的反相输入端和同相输入端。放大后的信号分别从9、8、7脚输出，经过由R2、R3、Cn、C8、C9组成的输出网络去探针1至探针3。1、9脚之间电阻R5与电容Cpar并联组成反馈网络；2、8脚之间电阻R4与电容Cpar并联组成反馈网络；3、7脚之间电阻R6与电容Cpar并联组成反馈网络，起自动黑色电平电流稳定性作用。
