TDA6120Q视频输出放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介TDA61200是单32MHz、125VP-P视频输出放大器，采用塑料DIL，弯曲-SIL功率封装、高压DMOS技术，可驱动彩色CRT阴极，用于高清晰度电视(HDTVs)或监视器。TDA6120Q有暗电流控制环路的快速阴极电流测

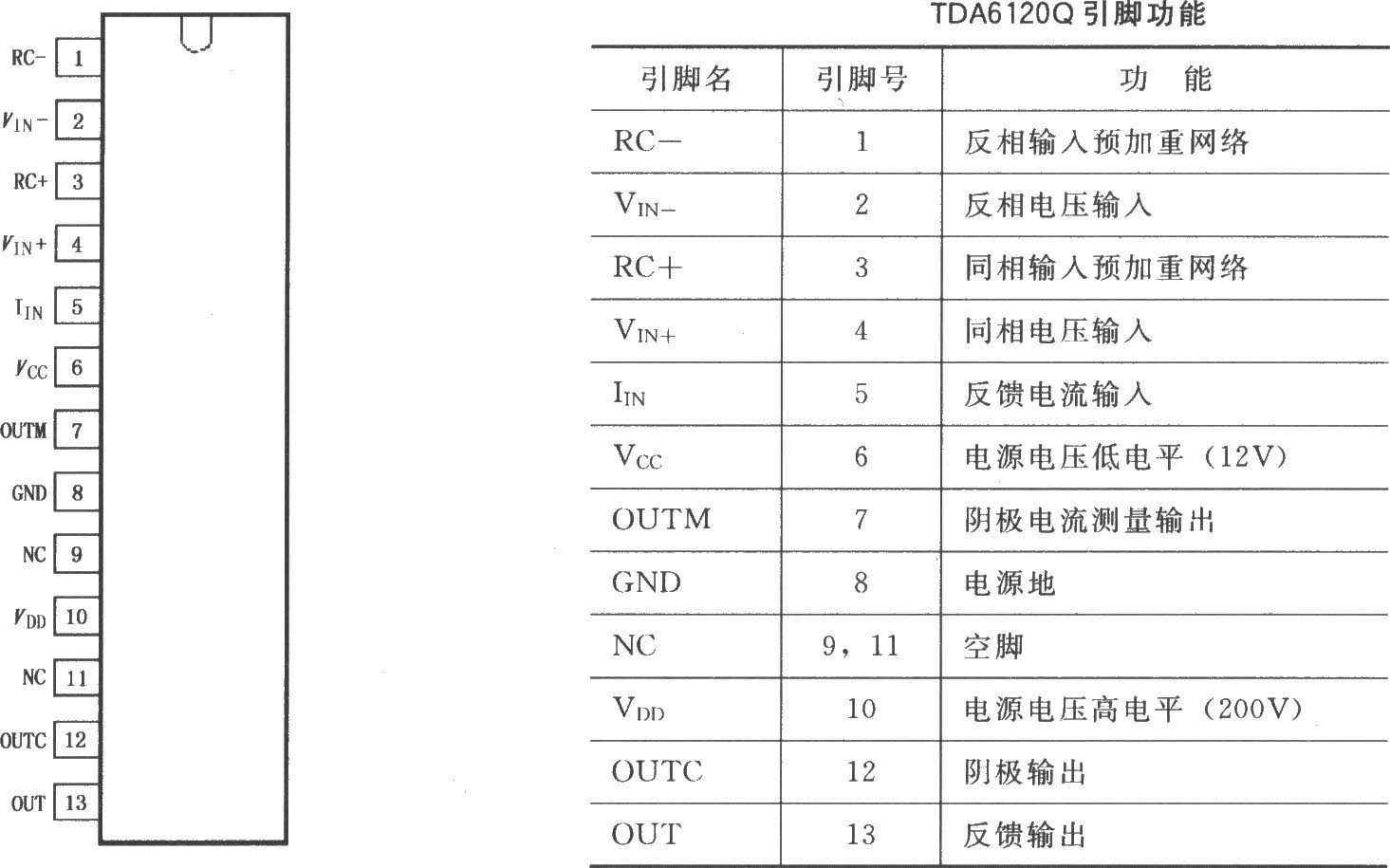

TDA61200是单32MHz、125VP-P视频输出放大器，采用塑料DIL，弯曲-SIL功率封装、高压DMOS技术，可驱动彩色CRT阴极，用于高清晰度电视(HDTVs)或监视器。TDA6120Q有暗电流控制环路的快速阴极电流测量输出，输出信号125V(峰-峰值)时大信号宽频带为32MHz(典型值)，输出信号60V(峰-峰值)时小信号宽频带为47MHz(典型值)。TDA6120Q具有高电源抑制比(PSRR)，最大整体增益超过46dB。TDA6120Q的引脚排列及功能如图所示。
