TDA8351/8356的应用电路
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为图中为TDA8351/8356的实际应用电路,当50V≤VFB≤60V时,在VFB输入端串联一个33Ω电阻。信号分别输入1、2脚,这是相位相反的两个锯齿波电压信号,正锯齿波电压输入1脚,负锯

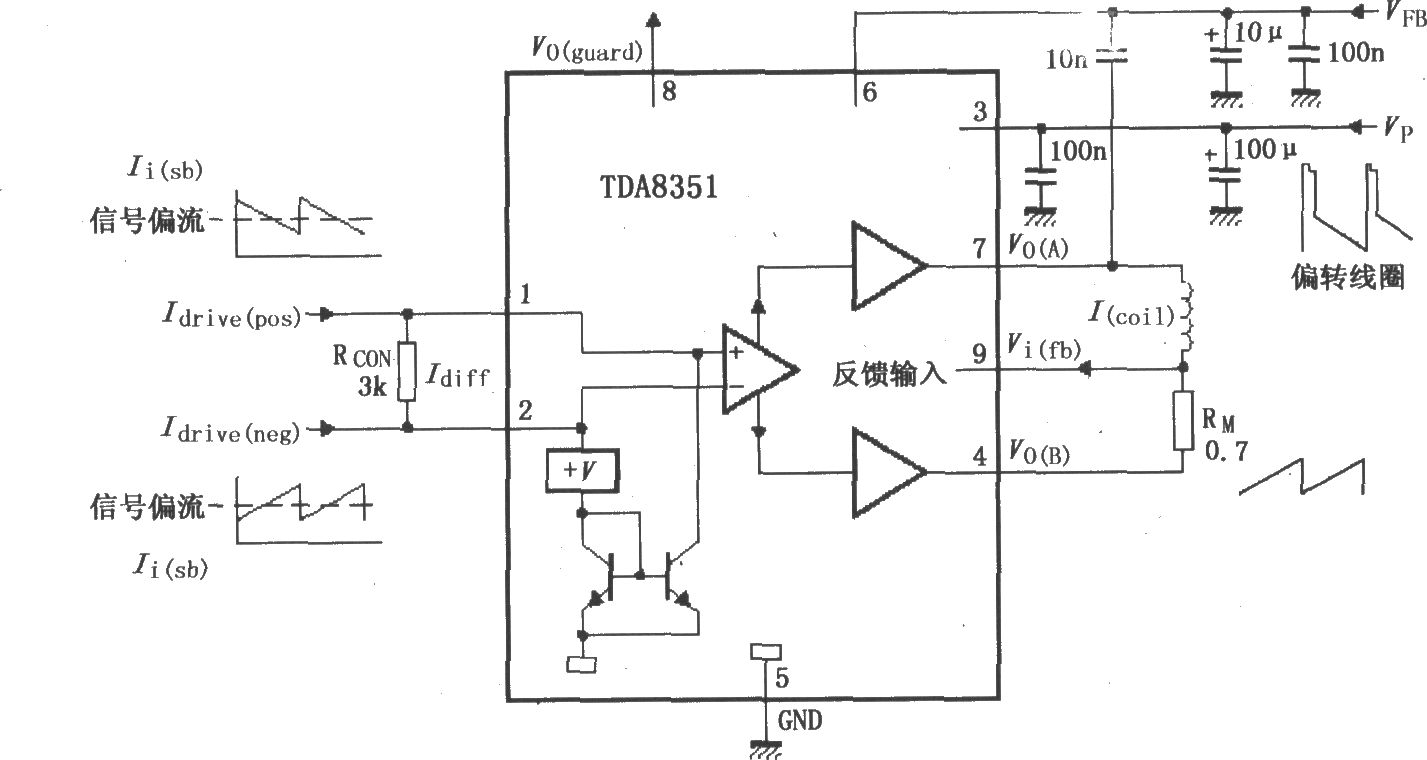

如图所示为图中为TDA8351/8356的实际应用电路,当50V≤VFB≤60V时,在VFB输入端串联一个33Ω电阻。信号分别输入1、2脚,这是相位相反的两个锯齿波电压信号,正锯齿波电压输入1脚,负锯齿波电压输入2脚。在1、2脚之间并联一个电阻Rcon以确定通过偏转线圈的电流。信号在内部经过差分放大器及推挽功率放大器后,由7、4脚输出加到偏转线圈两端。7脚上电压波形为脉冲锯齿波,4脚上电压波形为负锯齿波。电阻RM与偏转线圈串联,提供反馈电压由9脚输入,使输出的锯齿波的线性得以改善,并且扩大锯齿波的动态范围。
