• XTR108 可编程的4～20mA两线电流变送器

  线性放大

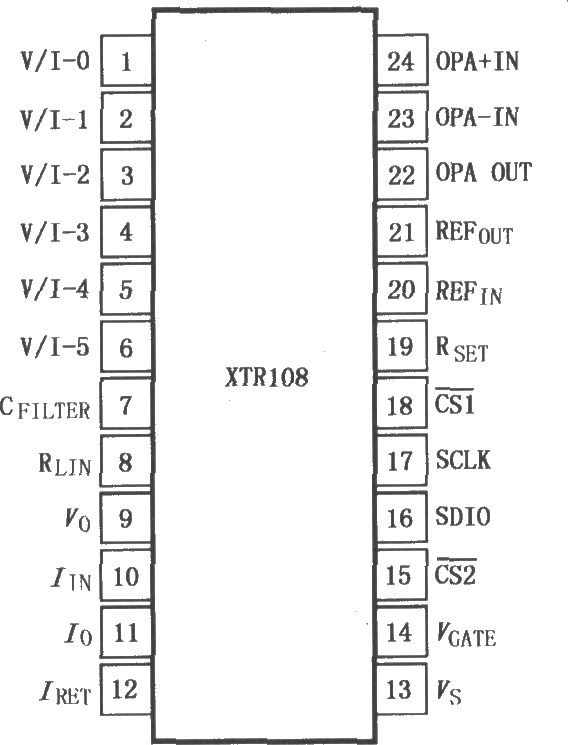

  XTR108是用于温度和电桥式传感器的“灵巧”可编程的4～20mA两线电流变送器。在模拟信号通道内，通过一个标准串行接口对零点、步长和线性化误差进行校正，无需人工微调，外部非挥...

  阅读更多

• 电桥输入、电流激励电路(XTR105)

  线性放大

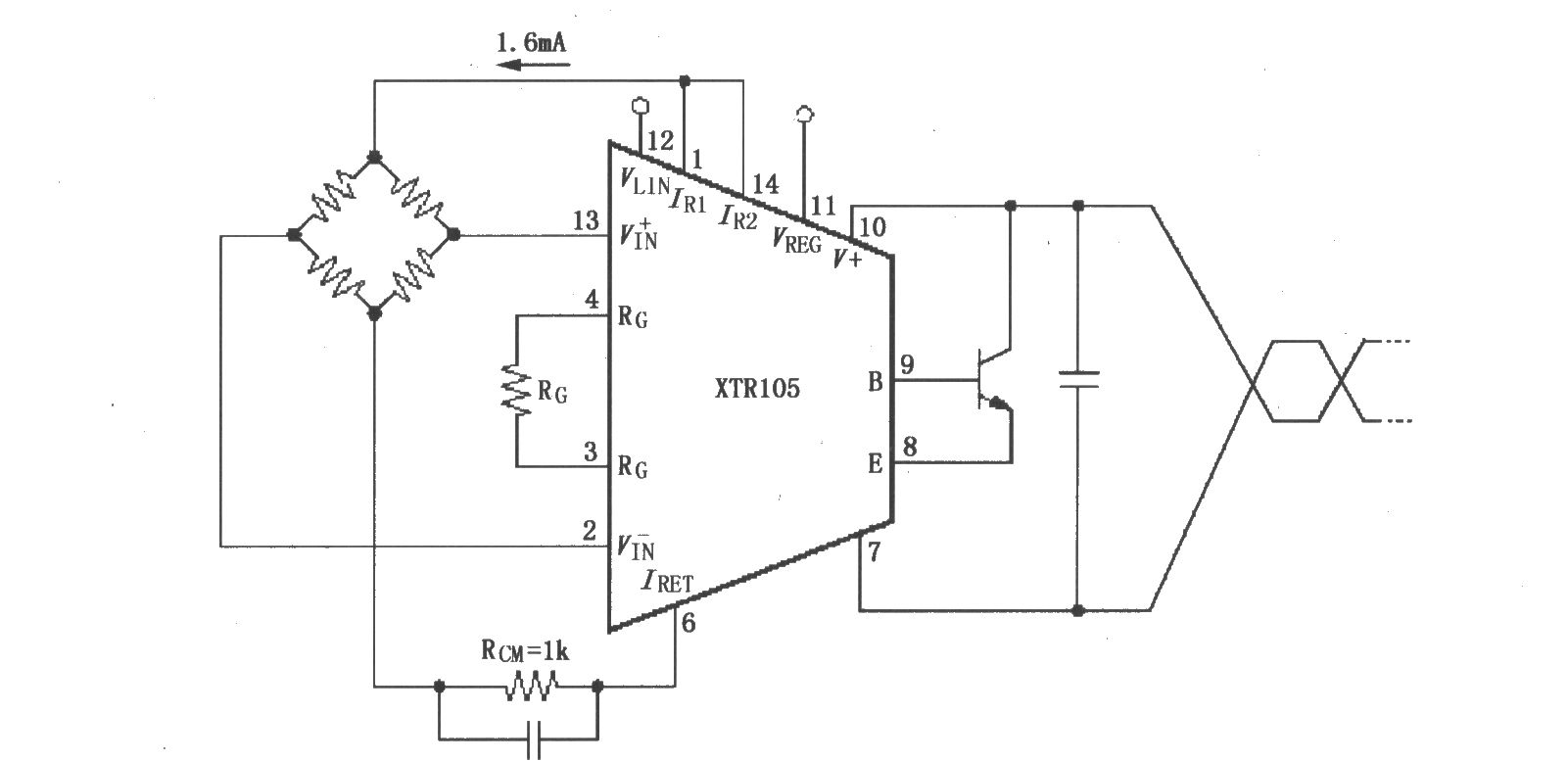

  如图所示，由芯片内部的两个电流源(1脚和14脚输出)提供电桥激励，每个电流源输出0．8mA。用RCM调节共模电压，使之为1．25～3．5V。...

  阅读更多

• XTR110隔离式4～20mA变送器电路

  线性放大

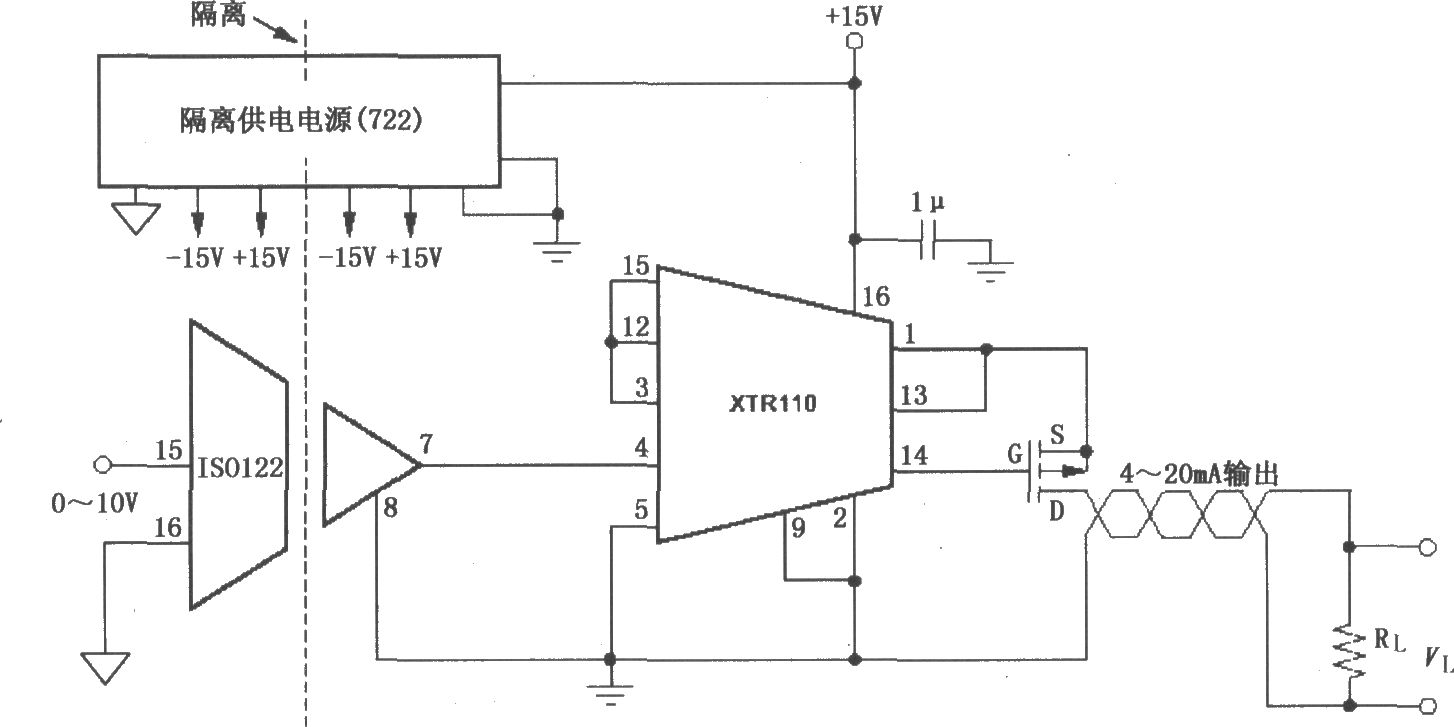

  如图所示，该电路采用隔离放大器ISO122和隔离电源722作为输入端的隔离，经XTR110变换放大为电流传输，因此有着很好的抗干扰性能。...

  阅读更多

• XTR108三线RTD连接电路

  线性放大

  如图所示为XTR108三线RTD连接电路。连接RTD传感器引线电阻可能引入误差。采用图中的“1”与“2”接法，假设“1”与“2”到XTR108的引线长度一样，则引线电阻一样，引入的干扰大小和方...

  阅读更多

• XTR106校正正(或负)电桥非线性的连接电路

  线性放大

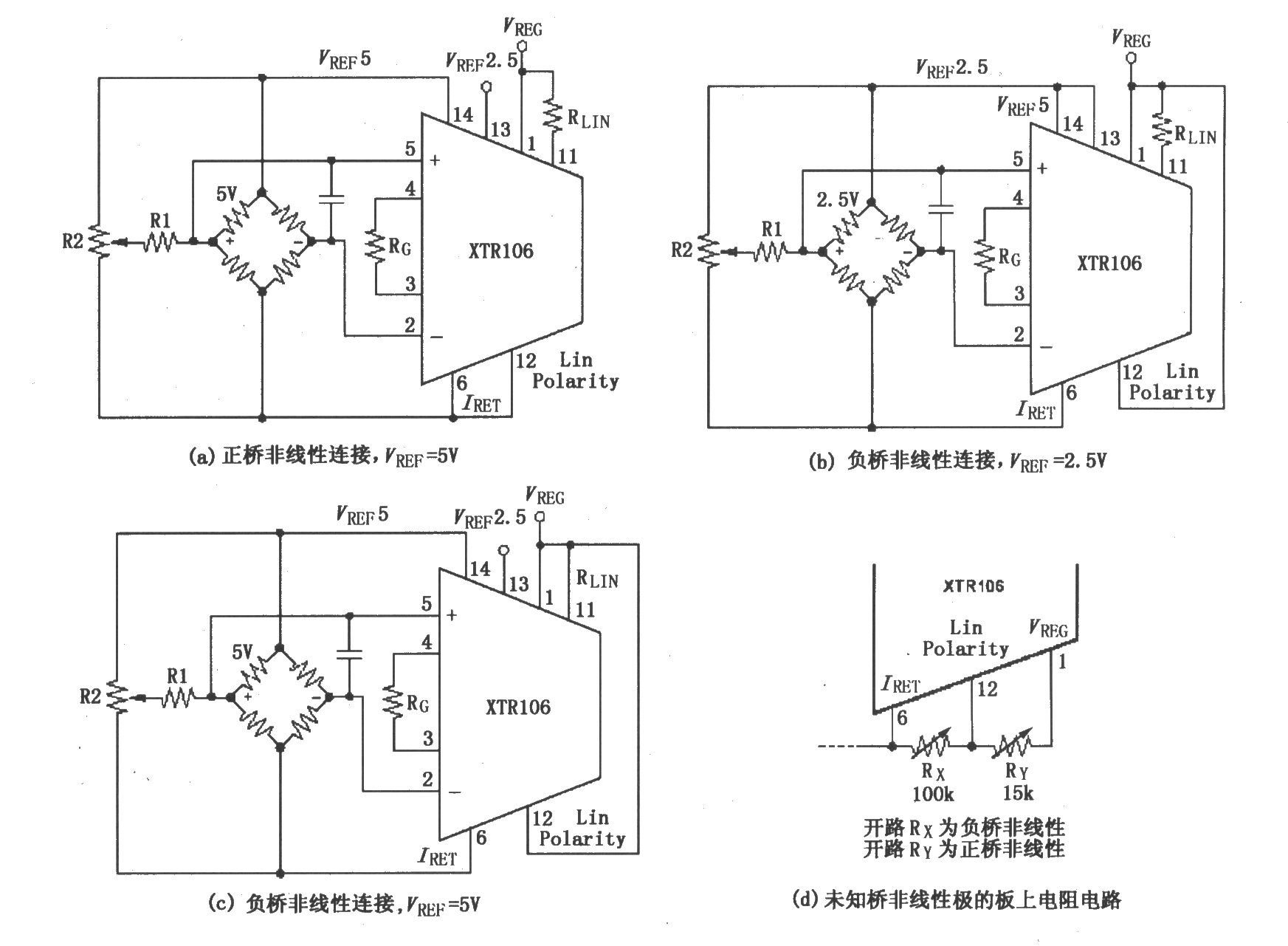

  如图所示为XTR106校正正(或负)电桥非线性的连接电路。线性化电阻 。增益设置电阻 。全标定输出范围内调节激励电压VREF(Adj)=VREF(初始)×(1 2B)/(1-2B)。KLIN是非线性因数。其2.5V的参考值为...

  阅读更多

• XTR110扩大驱动电流电路

  线性放大

  如图所示，XTR110内部基准电压源的输出电流为10mA，增加一个外部NPN晶体三极管QREF可以扩大输出电流。当VCC上升到40V时，取三极管QREF为2N3055，可扩大输出电流(可达100mA)。...

  阅读更多

• XTR108四线RTD连接电路

  线性放大

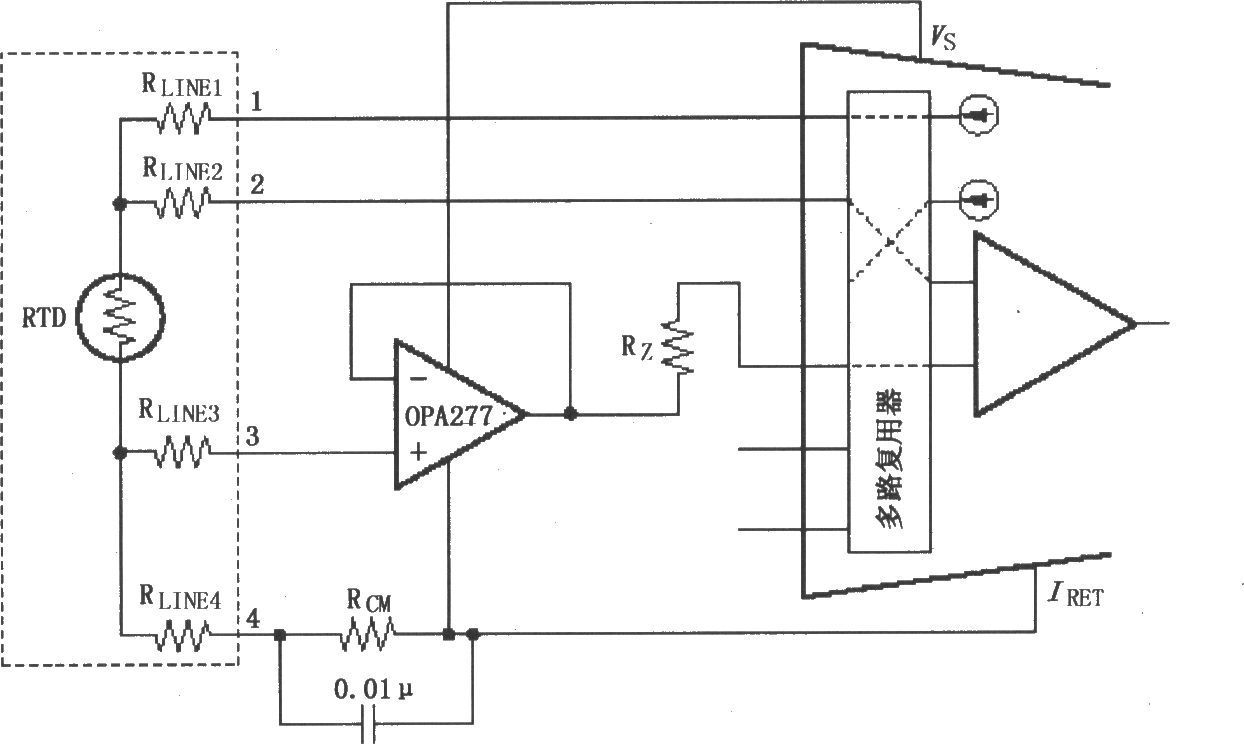

  如图所示是XTR108四线RTD连接电路。四线RTD在实际应用时的引线电阻通常不会相等，因此增加一个精密运算放大器OPA277以降低电压失调和漂移。应注意，该电路对RTD引线电阻十分敏感。...

  阅读更多

• XTR105热电偶测量环电路

  线性放大

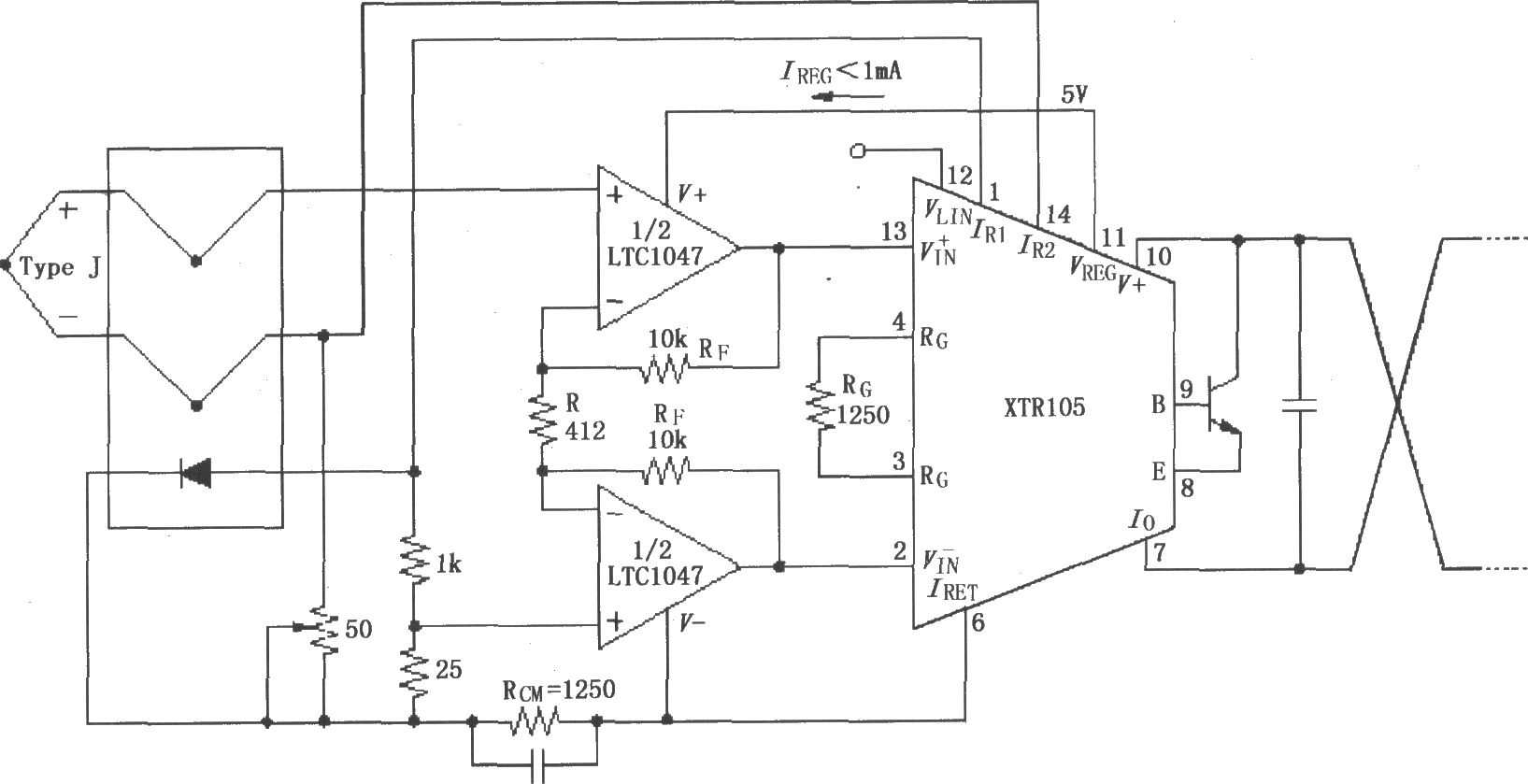

  如图所示为具有二极管冷端补偿的低失调、低漂移热电偶测量环电路。由LCT1047构成双运放的放大器作为输入，该结构大大提高了电路的共模抑制比，使之具有低失调、低漂移特性，双运...

  阅读更多

• 隔离式发送／接收环电路(XTR105、RCV420)

  线性放大

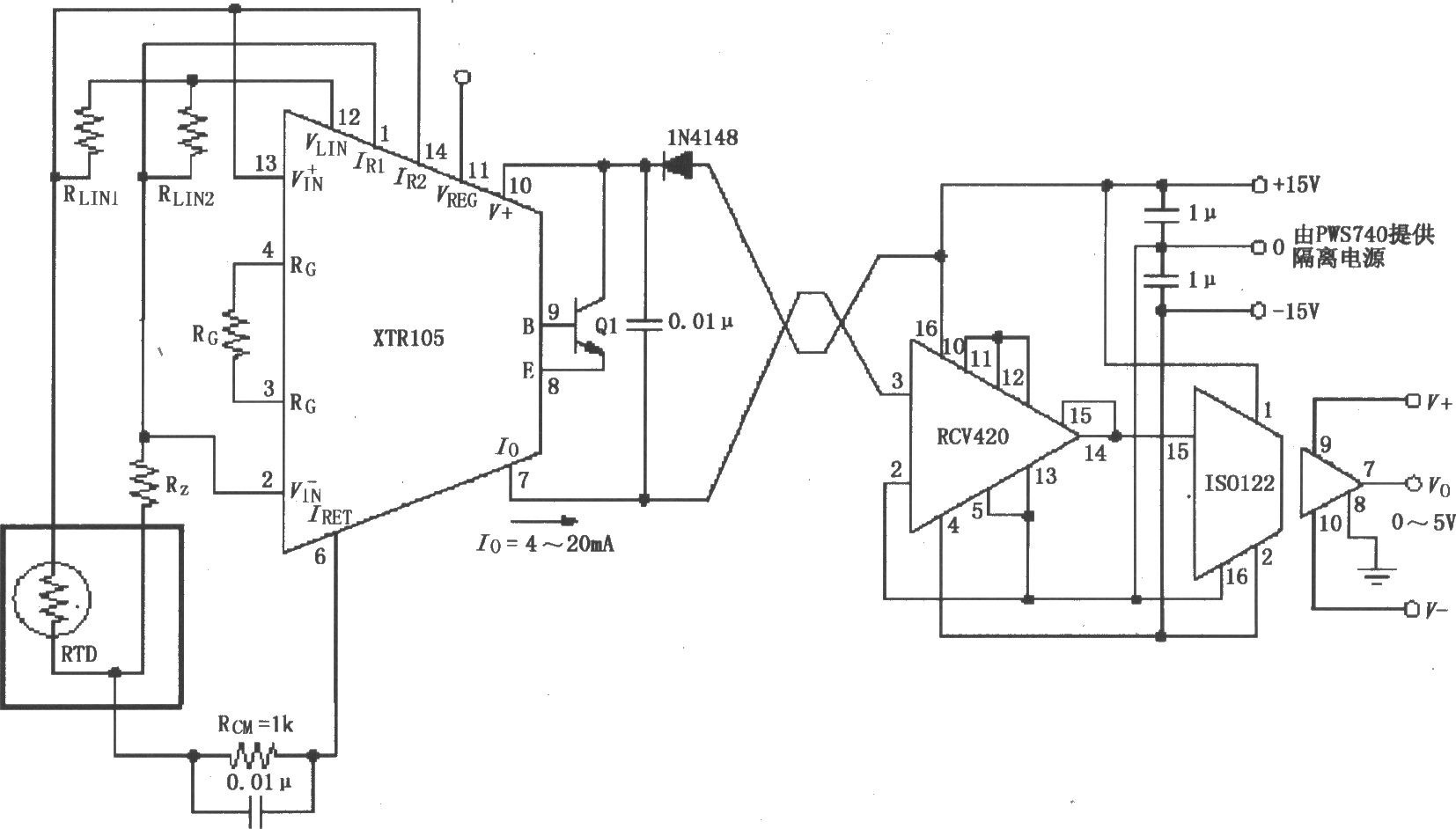

  如图所示，RTD在现场采集温度后，将其转换为电压，由XTR105将电压变换为4～20mA电流输出，再经双绞线传输，由RCV420接收、隔离放大器ISO122隔离放大后，输出0～5V电压。该电路的抗干扰...

  阅读更多
