• XTR112/114基本两线RTD温度测量电路

  线性放大

  如图所示为XTR112/114基本两线RTD温度测量电路。...

  阅读更多

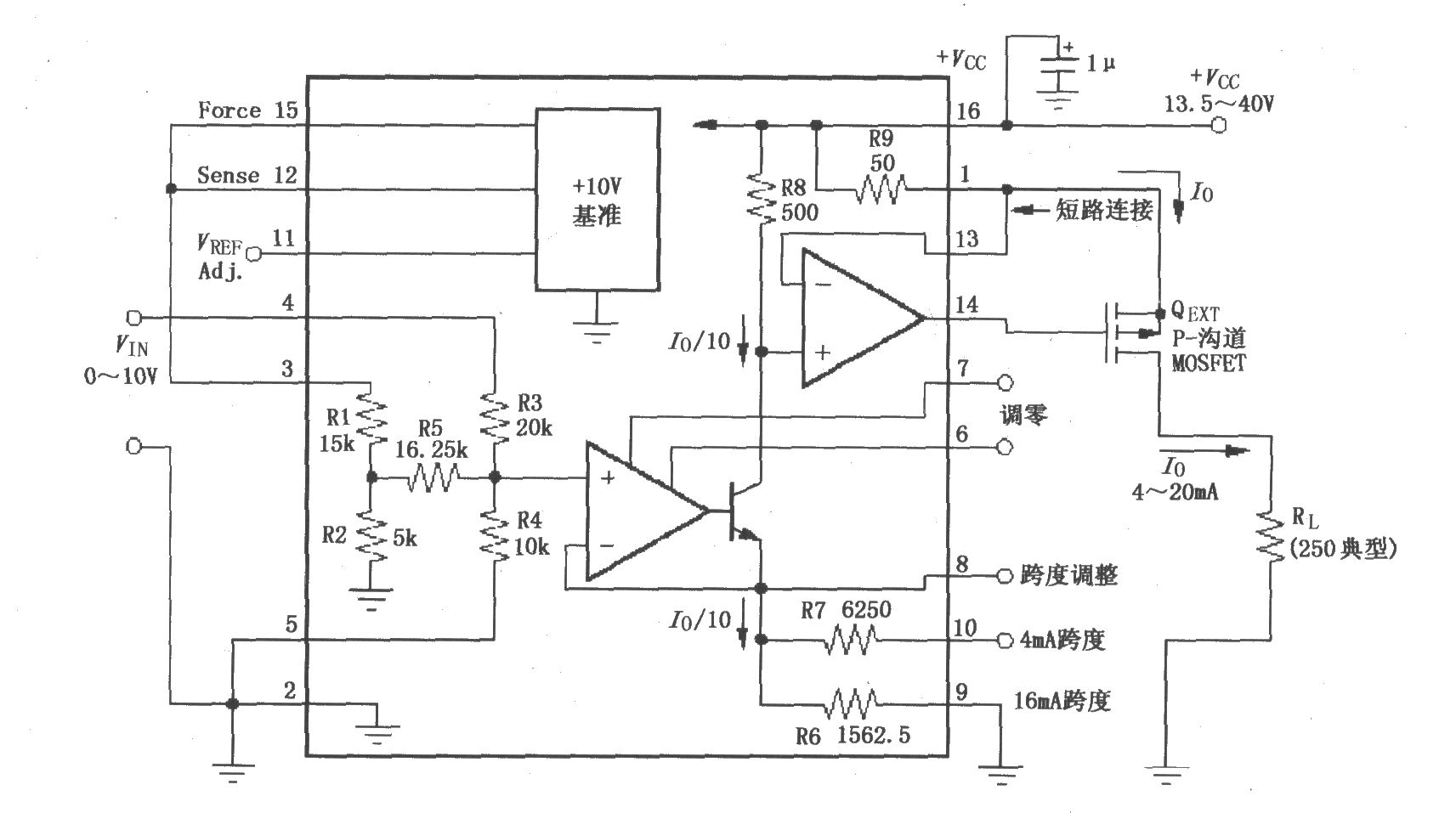

• XTR110基本连接电路

  线性放大

  如图所示，该电路要求输入电压VIN为0～10V，对应输出电流为4～20mA。如果需要其他的输入电压和输出电流范围，则按下表连接③、④、⑤、⑨、⑩脚。XTR110的传输电流为： 该电路中，...

  阅读更多

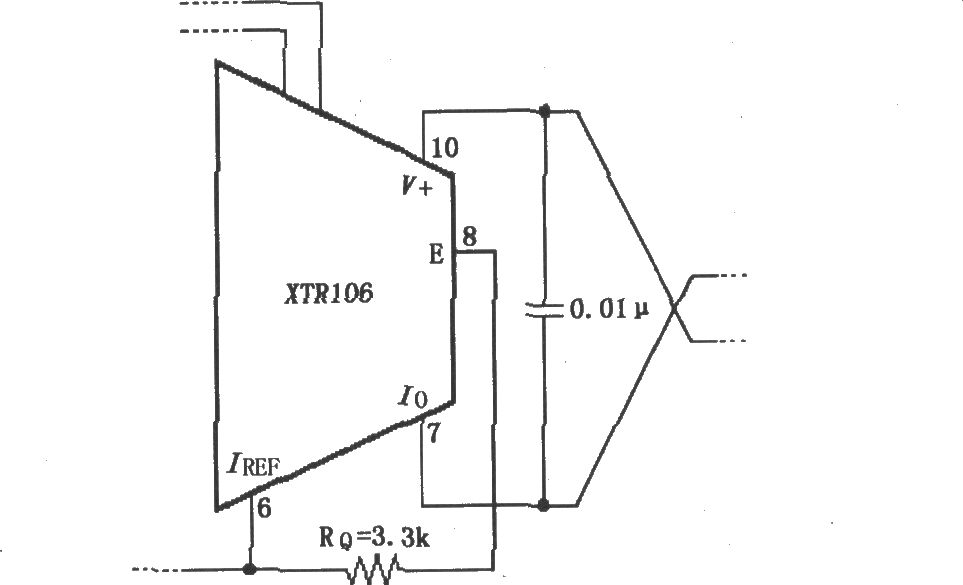

• XTR106无外部晶体三极管工作方式的电路

  线性放大

  如图所示，该电路因取消了外部晶体三极管而变得简化。将原来接外部晶体管发射极的⑧脚与⑥脚之间连接一个3.3kΩ电阻。但这种接法会因为内部功耗而使电路精确度有所降低。...

  阅读更多

• 具有传感器激励的4～20mA电流变送器XTR112／114

  线性放大

  XTR112／114是单片4～20mA两线电流变送器，为高阻铂RTD传感器和电桥提供完整的电流激励，其片内集成了仪器放大器和电流输出电路。XTR112有两路250μA电流源，XTR114有两路100μA电流源，可...

  阅读更多

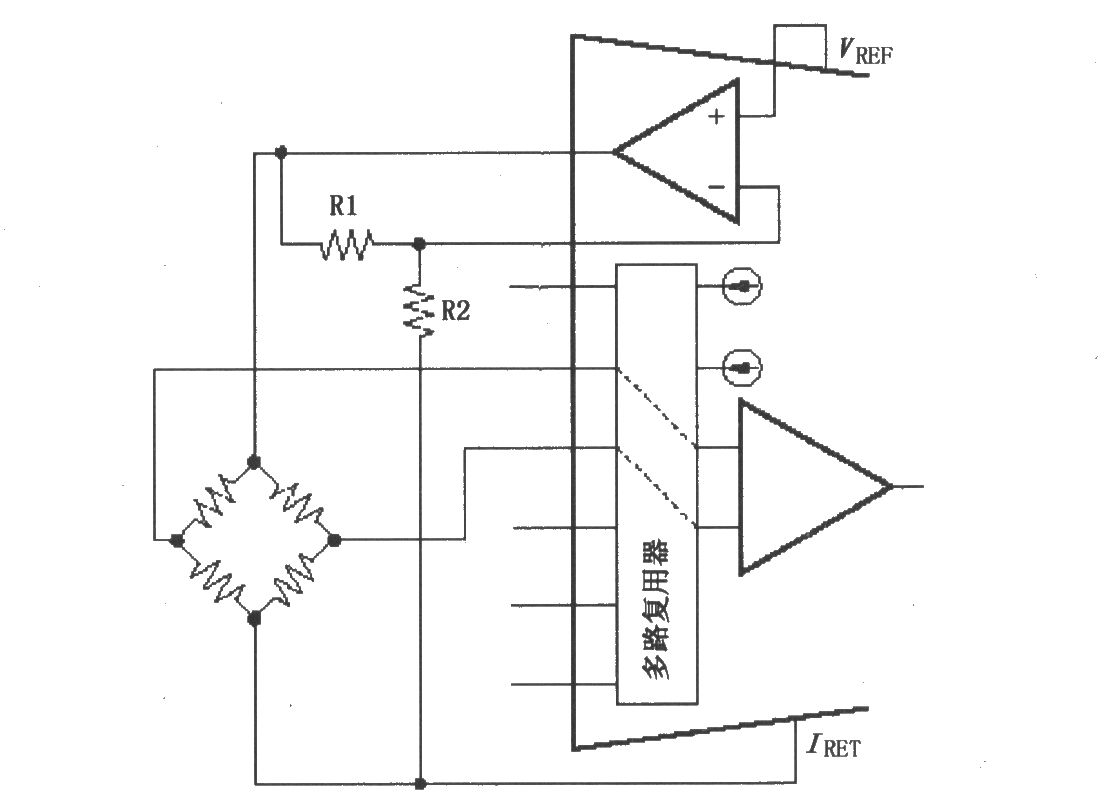

• XTR108由VREF驱动激励的电桥电路

  线性放大

  如图所示，该电路采用电压源VREF驱动激励传感器电桥。这是一种很好的激励方式，激励电压VEX=VREF(1 R1／R2)，其中VEX为电桥两端激励电压。...

  阅读更多

• 反向电压和浪涌过电压保护电路(XTR106)

  线性放大

  如图所示，该电路利用齐纳稳压二极管D1限制浪涌电压，利用4只二极管组成整流桥路以防止反向电压。齐纳二极管D1为36V，可选1N4753A或P6KE39A。当环路电压低于30V时，为增加保护，可选更...

  阅读更多

• XTR110电压-电流变换器

  线性放大

  如图所示，当输出电流超过40mA时，XTR110内部50Ω电阻(R9)就需用外部电阻REXT来替代，REXT接在13脚与16脚之间。REXT=R9(原来跨度／所需跨度)。例如，图中XTR110原来跨度为20mA，现在所需跨度为...

  阅读更多

• XTR108电压激励电桥电路

  线性放大

  如图所示为XTR108电压激励电桥电路。电路中对电桥的激励电压是经过线性化调整的，其线性化响应的算法与RTD的线性化算法一样。激励电压VEX=2IREFR1，其中VEX为电桥两端激励电压。...

  阅读更多

• XTRl06 具有电桥激励的4～20mA电流变送器

  线性放大

  XTR106是用于电桥形式传感器的低成本、单片4～20mA电流信号两线变送器。它提供了完整的电桥激励(2．5V、5V参考电源)、仪器放大器、传感器线性化和电流输出电路，可利用VREG脚从附加的...

  阅读更多

• XTR110失调与跨度调节电路

  线性放大

  如图所示为0～10V输入电压、4～20mA输出电流的失调与跨度调节电路。R1为失调调节电位器，R2为跨度调节电位器。失调调节方法：设置输入为非零的一个小电压，调节R1使输出有一个正确...

  阅读更多
