具有传感器激励的4～20mA电流变送器XTR112／114

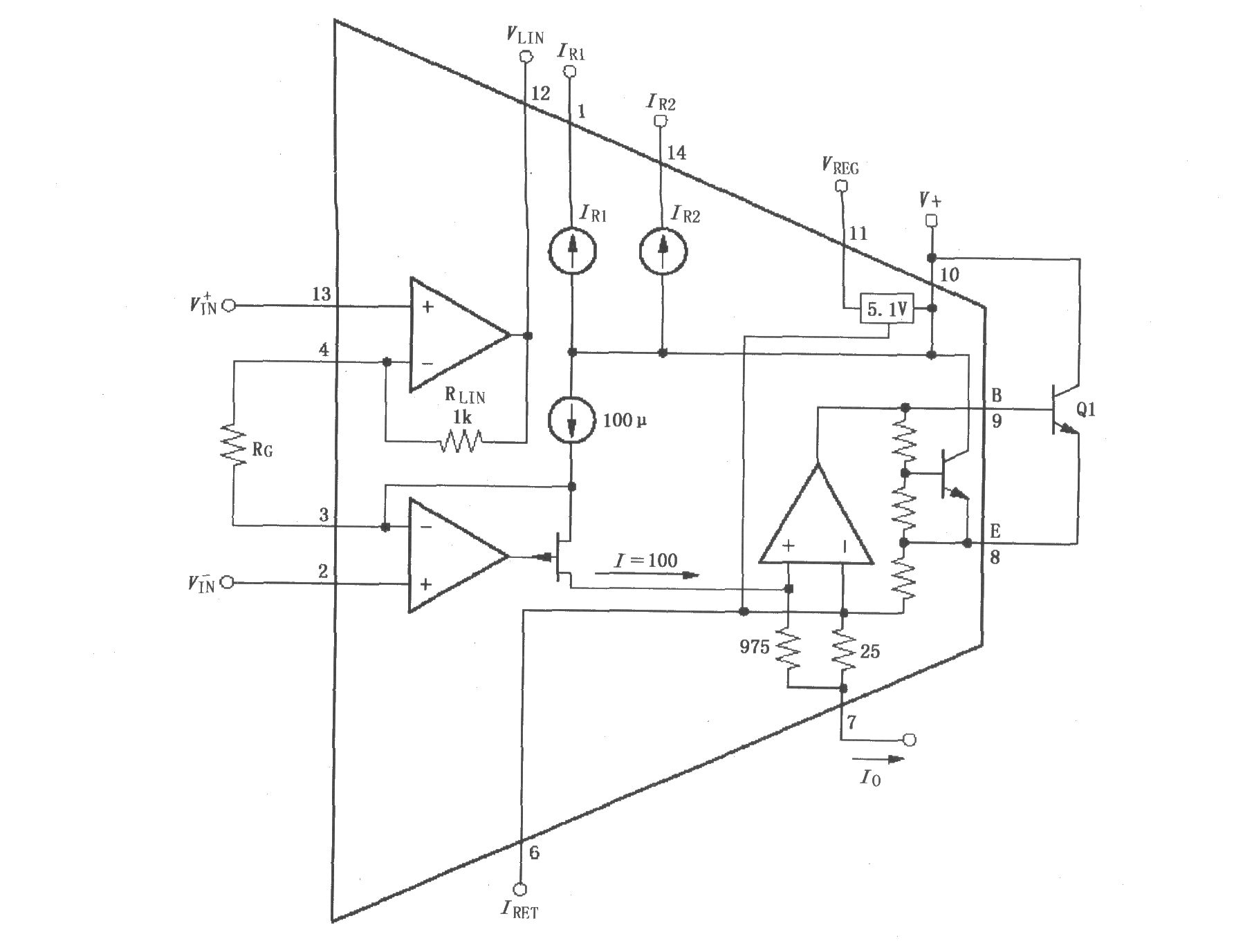

XTR112／114是单片4～20mA两线电流变送器，为高阻铂RTD传感器和电桥提供完整的电流激励，其片内集成了仪器放大器和电流输出电路。XTR112有两路250μA电流源，XTR114有两路100μA电流源，可用于激励RTD。通用线性化电路对RTD提供两级修正，实现典型的40：1线性化改进。仪器放大器可为一个宽范围的温度或压力测量设置增益。完整的电流发送器的总未调整误差很低，可用于许多无需调整的应用场合。XTR112／114有零输出电流漂移、步长漂移和非线性等特点，工作时的环路电源电压可低至7.5V，工作温度范围为工业级-40～ 85℃。其引脚排列如图所示。 内部框图如下图所示：
