变频器的整流电路

    变频器采用的整流电路主要有两种：不可控整流电路和可控整流电路。    1．不可控整流电路    不可控整流电路以二极管作为整流器件，其整流过程不可控制。图4-3是一种由二极管构成的三相不可控整流电路，当电路输入三相工频电源时，会整流输出脉动的直流电压Ud。    2．可控整流电路    可控整流电路采用可控电力电子器件（如晶闸管、IGBT等）作为整流器件，其整流输出电压大小可以通过改变开关器件的导通、关断来调节。常用的可控整流电路主要有晶闸管整流电路，有些性能优良的变频器采用PWM整流电路。    (1)可控晶闸管整流电路    图4-4是一种由晶闸管构成的三相可控整流电路。在工作时，改变晶闸管的控制脉冲α角，就可以调节整流输出电压Ud的大小。

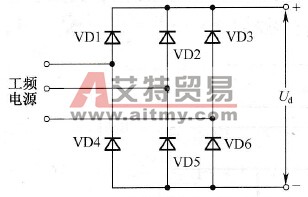

    图4-3    由二极管构成的三相不可控型整流电路
    图4-4    由晶闸管构成的三相可控型整流电路    (2) PWM整流电路    PWM整流电路是一种性能优良的可控整流电路，其功率因数很高（即电源利用率高），且工作时不会对电网产生污染。PWM整流电路如图4-5所示，该电路可通过改变IGBT的控制脉冲宽度来调节整流输出电压Ud的大小。

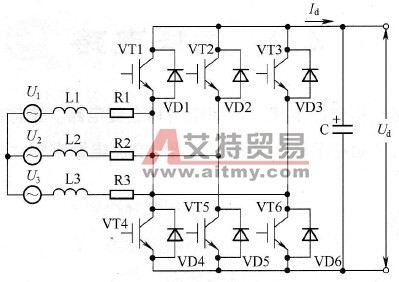

    图4-5    PWM整流电路
