电流型逆变器的再生制动运行

    电流型变频不需附加任何设备，即可实现负载电动机的四象限运行，如图3 -12所示。当电动机处于电动状态时，整流器工作于整流状态，逆变器工作于逆变状态，此时整流器的控制角0°<α< 90°，Ud >0，直流电路的极性为上正(+)下负（-），电流从整流器的正极流出进入逆变器，能量便从电网输送到电动机。当电动机处于再生状态时，可以调节整流器的控制角，使其为90°<α<180°，则Ud <0，直流电路的极性为上负（-）下正(+)。此时整流器工作在有源逆变状态，逆变器工作在整流状态。由于功率开关的单向导电性，电流Id的方向不变，再生电能由电动机反馈到交流电网。

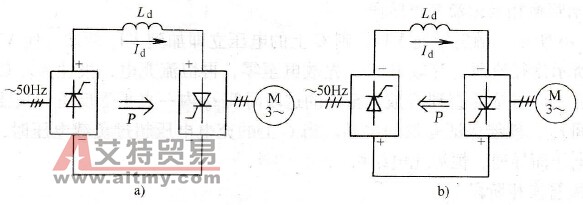

    图3-12    电流型变频器的电动状态与再生制动状态    a)电动状态b）再生制动状态
