三菱FR-500系列变频器的总接线图及端子功能说明

来源：艾特贸易2017-06-04

简介1 ．总接线图三菱 FR-A540 型变频器总接线如图 5-5 所示。 2 ．端子功能说明变频器的端子可分为主回路端子和控制回路端子。 (1) 主回路端子主回路端子说明如表 5-1 所示。表 5-1 主回

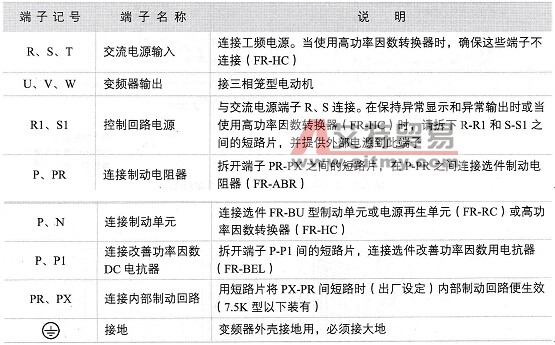

1．总接线图三菱FR-A540型变频器总接线如图5-5所示。 2．端子功能说明变频器的端子可分为主回路端子和控制回路端子。 (1)主回路端子主回路端子说明如表5-1所示。表5-1 主回路端子说明

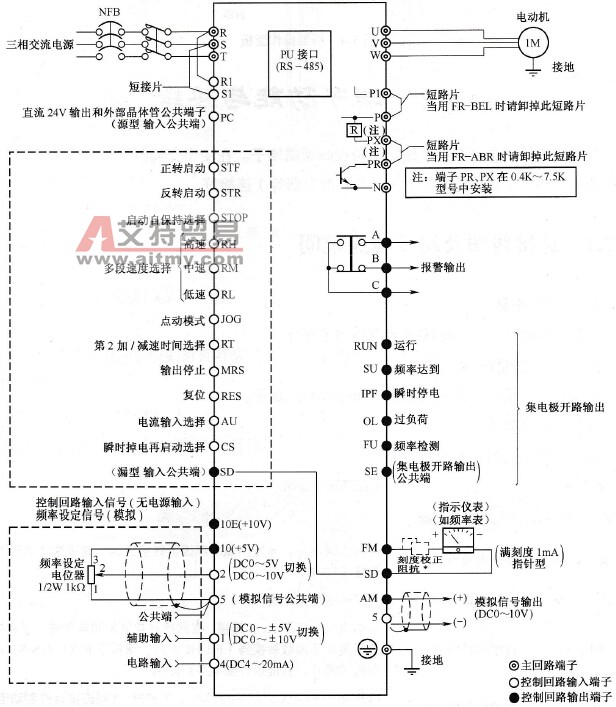

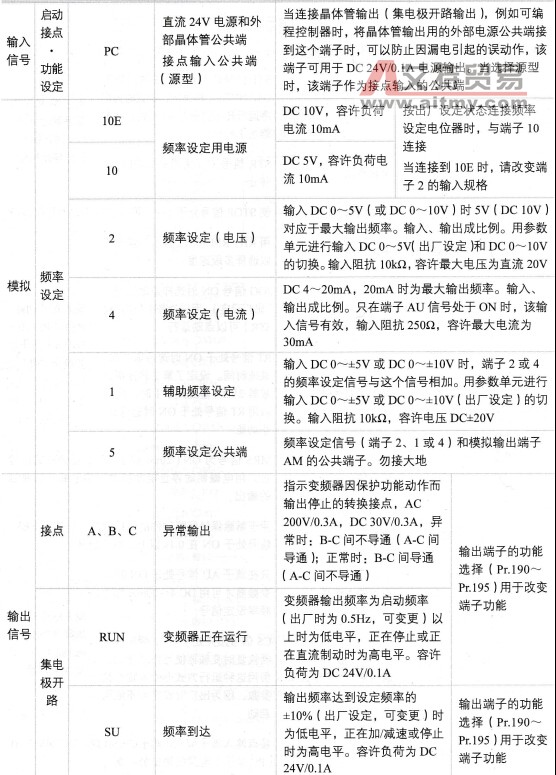

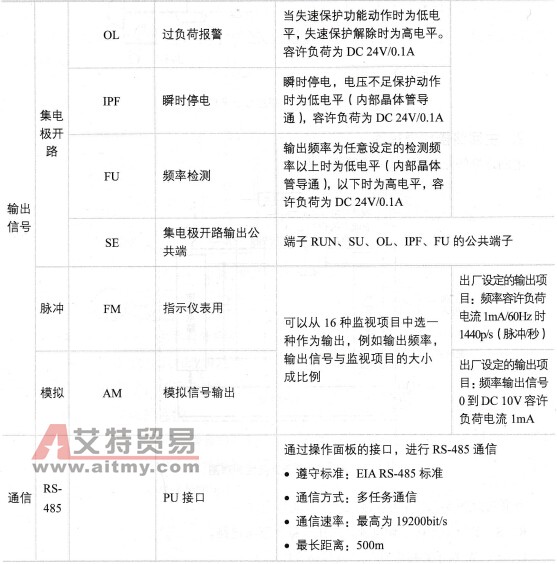

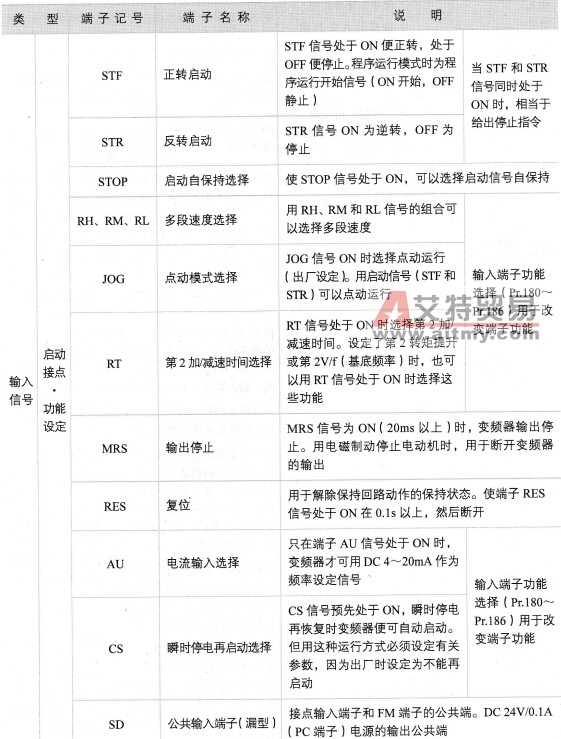

三菱FR-A540型变频器总接线图图5-5 三菱FR-A540型变频器总接线图 (2)控制回路端子控制回路端子说明如表5-2所示。表5-2 控制回路端子说明
