电流型逆变器的基本电路
来源:艾特贸易2017-06-04
简介电压型变频,由于再生制动时必须接人附加电路,使电路复杂,电流型变频器可以弥补上述不足,而且主电路结构简单、安全可靠。交 - 直 - 交电流型变频器的构成如图 3-10 所示。 图
电压型变频,由于再生制动时必须接人附加电路,使电路复杂,电流型变频器可以弥补上述不足,而且主电路结构简单、安全可靠。交-直-交电流型变频器的构成如图3-10所示。

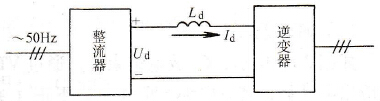

图3-10 交-直-交电流型变频器的构成 三相电流型逆变器的基本电路如图3-11所示。与电压型逆变器不同,直流电源上串联了大电感滤波。由于大电感的限流作用,为逆变器提供的直流电流波形平直、脉动很小,具有电流源特性。能有效地抑制故障电流的上升率,实现较理想的保护功能。这使逆变器输出的交流电流为矩形波,与负载性质无关,而输出的交流电压波形及相位随负载的变化而变化。对于变频调速系统而言,这个大电感同时又是缓冲负载无功能量的储能元件。 该逆变电路仍由六只功率开关S1~S6组成,但无须反并联续流二极管,因为在电流型变频器中,电流方向无须改变。电流型逆变器一般采用120°导电型,即每个功率开关的导通时间为120°。每个周期换相6次,共6个工作状态,每个工作状态都是共阳极组和共阴极组各有一只功率开关导通,换相是在相邻的桥臂中进行。

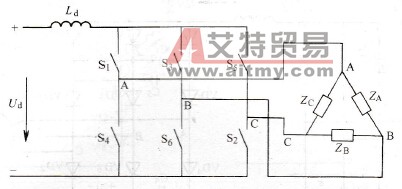

图3-11 三相电流型逆变器的基本电路
