电力拖动系统中直线律负载变频器的选择技术方

    轧钢机和辗压机等都是直线律负载。    1．直线律负载及其特性    (1)转矩特点负载阻转矩TL与转速nL成正比，有      (7-17)式中，K′T为直线率负载的转矩常数。其机械特性曲线如图7-13b所示。

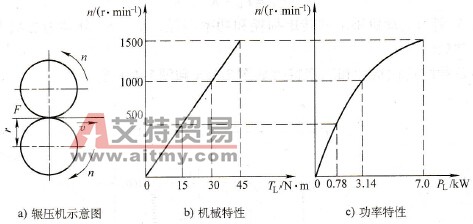

    图7-13    直线律负载及其特性    (2)功率特点将上式代入式(7-14)中，可得      (7-18)式中，K′T和K′P为直线律负载的转矩常数和功率常数。    可见，负载的功率PL与转速nL的二次方成正比。直线律负载的功率特性曲线如图7-13c所示。    (3)典型实例辗压机如图7-13a所示。负载转矩的大小为    TL=Fr    (7-19)式中，F为辗压辊与工件间的摩擦阻力(N)；r为辗压辊的半径(m)。    在工件厚度相同的情况下，要使工件的线速度v加快，必须同时加大上、下辗压辊间的压力(从而也加大了摩擦力F)，即摩擦力与线速度v成正比，故负载的转矩与转速成正比。    2．变频器的选择    直线律负载的机械特性虽然也有典型意义，但在考虑变频器时的基本要点与二次方律负载相同，故不作为典型负载来讨论。
