三菱FR-500系列变频器的PU接口的连接技术方法

    变频器有一个PU接口，操作面板通过PU接口与变频器内部电路连接，拆下前盖板可以见到PU接口，如图5-2 (b)所示。如果要用计算机来控制变频器运行，可将操作面板的接线从PU口取出，再将专用带电缆的接头插入PU接口，将变频器与计算机连接起来，在计算机上可以通过特定的用户程序对变频器进行运行、监视及参数的读写操作。    1．PU接口    PU接口外形与计算机网卡RJ45接口相同，但接口的引脚功能定义与网卡不同，PU接口外形与各引脚定义如图5-18所示。
    图5-18    PU接口外形与各引脚定义    2．PU接口与带有RS-485接口的计算机连接    (1)计算机与单台变频器连接    计算机与单台变频器PU接口的连接如图5-19所示。在连接时，计算机的RS-485接口和变频器的PU接口都使用RJ45接头（俗称水晶头），中间的连接线使用10base-T电缆（如计算机联网用的双绞线）。
    图5-19    计算机与单台变频器PU接口的连接    PU接口与RS-485接口的接线方法如图5-20所示。由于PU接口的引脚②和引脚⑧的功能是为操作面板提供电源，在与计算机进行RS-485通信时不用这些引脚。

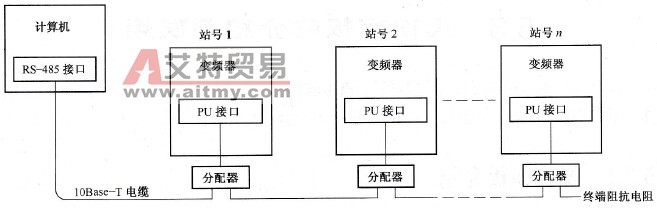

    图5-20    PU接口与RS-485接口的接线方法    (2)计算机与多台变频器连接    计算机与多台变频器连接如图5-21所示。图中分配器的功能是将一路信号分成多路信号，另外，由于传送速度、距离的原因，可能会出现信号反射造成通信障碍，为此可给最后一台变频器的分配器安装终端阻抗电阻(100Ω)。

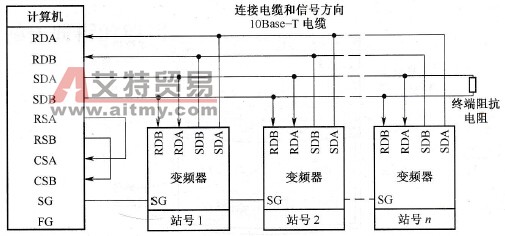

    图5-21    计算机与多台变频器连接    计算机与多台变频器接线方法如图5-22所示。

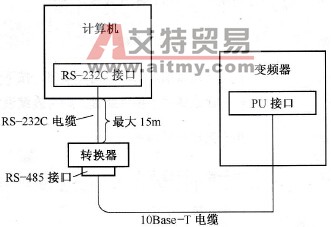

    图5-22    计算机与多台变频器接线方法    3．PU接口与带有RS-232G接口的计算机连接    由于大多数计算机不带RS-485接口，而带RS-232C接口（串口，又称COM口）的计算机较多，为了使带RS-232C接口的计算机也能与PU口连接，用户可使用RS-232C转RS-485接口转换器。PU接口与带有RS-232C接口的计算机连接如图5-23所示。
    图5-23    PU接口与带有RS-232C接口的计算机连接
