电力拖动系统中二次方律负载变频器的选择技术

    二次方律负载是指转矩与速度的二次方成正比例变化的负载，例如：风扇、风机、泵、螺旋桨等机械的负载转矩，如图7-11所示。    1．二次方律负载的特点    二次方律负载机械在低速时由于流体的流速低，所以负载转矩小，随着电动机转速的增加，流速增快，负载转矩和功率也越来越大，负载转矩TL和功率PL可用下式表示      (7-15)      (7-16)式中，T0、P0分别为电动机轴上的转矩损耗和功率损耗；KT、KP分别为二次方律负载的转矩常数和功率常数。    二次方律负载的机械特性和功率特性如图7-12a和图7-12b所示。
    图7-11    风机叶片

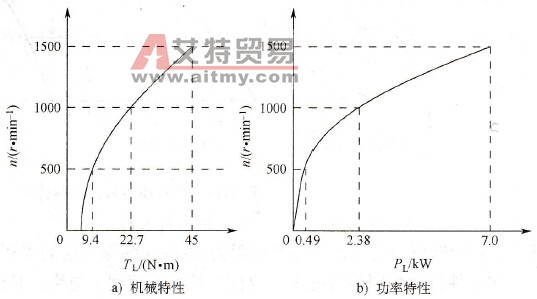

    图7-12    二次方律负载的特性    2．二次方律负载变频器的选择    可以选用“风机、水泵用变频器”。这是因为：    1)风机和水泵一般不容易过载，所以，这类变频器的过载能力较低，为120%，1min（通用变频器为150%，1min），因此在进行功能预置时必须注意。由于负载转矩与转速的平方成正比，当工作频率高于额定频率时，负载的转矩有可能大大超过变频器额定转矩，使电动机过载。所以，其最高工作频率不得超过额定频率。    2)配置了进行多台控制的切换功能。    3)配置了一些其他专用的控制功能，如“睡眠”与“唤醒”功能、PID调节功能。
