三菱FR-500系列变频器的控制回路接线

    1．控制回路端子排    控制回路端子排如图5-12所示。
    图5-12    控制回路端子排    2．改变控制逻辑    (1)控制逻辑的设置    FR-A540型变频器有漏型和源型两种控制逻辑，出厂时设置为漏型逻辑。若要将变频器的控制逻辑改为源型逻辑，可按图5-13进行操作，具体操作过程如下。    ①将变频器前盖板拆下。    ②松开控制回路端子排螺钉，取下端子排，如图5-13 (a)所示。    ③在控制回路端子排的背面将控制逻辑设置跳线上的短路片取下，再安装到旁边的另一个跳线上，如图5-13 (b)所示，这样就将变频器的控制逻辑由漏型控制转设成源型控制。

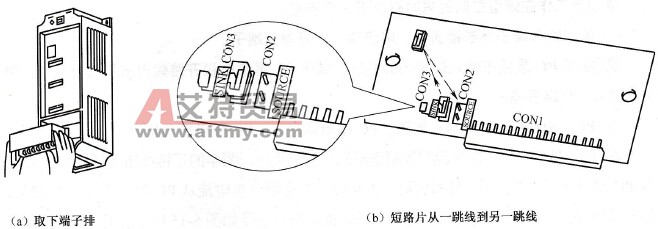

    图5-13    变频器控制逻辑的改变方法    (2)漏型控制逻辑    变频器工作在漏型控制逻辑时有以下3个特点。    ①信号输入端子外部接通时，电流从信号输入端子流出。    ②端子SD是接点输入信号的公共端，端子SE是集电极开路输出信号的公共端，要求电流从SE端子输出。    ⑧PC、SD端子内接24V电源，PC接电源正极，SD接电源负极。    图5-14是变频器工作在漏型控制逻辑的典型接线图。图中的正转按钮接在STF端子与SD端子之间，当按下正转按钮时，变频器内部电源产生电流从STF端子流出，经正转按钮从SD端子回到内部电源的负极，该电流的途径如图所示。另外，当变频器内部三极管集电极开路输出端需要外接电路时，需要以SE端作为公共端，外接电路的电流从相应端子（如图中的RUN端子）流入，在内部流经三极管，最后从SE端子流出，电流的途径如图中箭头所示，图中虚线连接的二极管表示在漏型控制逻辑下不导通。

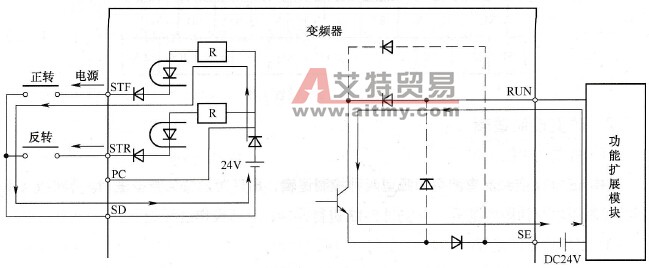

    图5-14    变频器工作在漏型控制逻辑的典型接线图    (3)源型控制逻辑    变频器工作在源型控制逻辑时有以下3个特点。    ①信号输入端子外部接通时，电流流入信号输入端子。    ②端子PC是接点输入信号的公共端，端子SE是集电极开路输出信号的公共端，要求电流从SE端子输入。    ⑨PC、SD端子内接24V电源，PC接电源正极，SD接电源负极。    图5-15是变频器工作在源型控制逻辑的典型接线图。图中的正转按钮需接在STF端子与PC端子之间，当按下正转按钮时，变频器内部电源产生电流从PC端子流出，经正转按钮从STF端子流入，回到内部电源的负极，该电流的途径如图5-15所示。另外，当变频器内部三极管集电极开路输出端需要外接电路时，须以SE端作为公共端，并要求电流从SE端流入，在内部流经三极管，最后从相应端子（如图中的RUN端子）流出，电流的途径如图中箭头所示，图中虚线连接的二极管表示在源型控制逻辑下不能导通。
    图5-15    变频器工作在源型控制逻辑的典型接线图    3．STOP、CS和PC端子的使用    (1) STOP端子的使用    需要进行停止控制时使用STOP端子。图5-16是一个启动信号自保持（正转、逆转）的接线图（以漏型逻辑为例）。    图中的停止按钮是一个常闭按钮，当按下正转按钮时，STF端子会流出电流，途径是：STF端子流出→正转按钮→STOP端子→停止按钮→SD端子流入，STF端子有电流输出，表示该端子有正转指令输入，变频器输出正转电源给电动机，让电动机正转。松开正转按钮，STF端子无电流输出，电动机停转。如果按下停止按钮，STOP、STF、STR端子均无法输出电流，无法启动电动机运转。    (2) CS端子的使用    在需要进行瞬时掉电再启动和工频电源与变频器切换时使用CS端子。例如在漏型逻辑下进行瞬时掉电再启动，先将端子CS-SD短接，如图5-17所示，再将参数Pr.57设定为除“9999”以外的“瞬时掉电再启动自由运行时间”。
    图5-16    启动信号自保持的接线图
    图5-17    端子CS-SD短接    (3) PC端子的使用    使用PC、SD端子向外提供直流24V电源时，PC为电源正极，SD为电源负极（公共端）。PC端可向外提供18～26V直流电压，允许电流为O.lA。
