三菱FR-500系列变频器的主回路接线

    1．主回路接线端子排    主回路接线端子排如图5-6所示。端子排上的R、S、T端子与三相工频电源连接，若与单相工频电源连接，必须接R、S端子；U、V、W端子与电动机连接；P1、P端子，PR、PX端子，R、R1端子和S、S1端子用短接片连接；接地端子用螺钉与接地线连接固定。

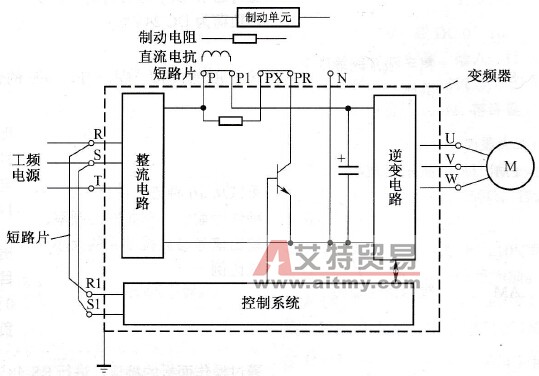

    图5-6    主回路接线端子排    2．主回路接线原理图    主回路接线原理图如图5-7所示。

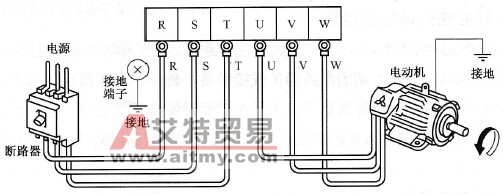

    图5-7    主回路接线原理图    下面对照图5-7来说明各接线端子功能与用途。    R、S、T端子外接工频电源，内接变频器整流电路。    U、V、W端子外接电动机，内接逆变电路。    P、P1端子外接短路片（或提高功率因数的直流电抗器），将整流电路与逆变电路连接起来。    PX、PR端子外接短路片，将内部制动电阻和制动控制器件连接起来。如果内部制动电阻制动效果不理想，可将PX、PR端子之间的短路片取下，再在P、PR端子外接制动电阻。    P、N端子分别为内部直流电压的正、负端，如果要增强减速时的制动能力，可将PX、PR端子之间的短路片取下，再在P、N端子外接专用制动单元（即制动电路）。    R1、S1端子内接控制电路，外部通过短路片与R、S端子连接，R、S端子的电源通过短路片由R1、S1端子提供给控制电路作为电源。如果希望R、S、T端子无工频电源输入时控制电路也能工作，可以取下R、R1和S、S1之间的短路片，将两相工频电源直接接R1、S1端子。    3．电源、电动机与变频器的连接    电源、电动机与变频器的连接如图5-8所示。在连接时要注意电源线绝对不能接U、V、W端，否则会损坏变频器内部电路。由于变频器工作时可能会漏电，为安全起见，应将接地端子与接地线连接好，以便泄放变频器漏电电流。
    图5-8    电源、电动机与变频器的连接示意图    4．选件的连接    变频器的选件较多，主要有外接制动电阻、FR-BU制动单元、FR-HC提高功率因数整流器、FR-RC能量回馈单元和改善功率因数直流电抗器等。下面仅介绍常用的外接制动电阻和直流电抗器的连接，其他选件的连接可参见三菱FR-A540型变频器使用手册。    (1)外接制动电阻的连接    变频器的P、PX端子内部接有制动电阻，在高频度制动时内置制动电阻易发热，由于封闭散热能力不足，这时需要安装外接制动电阻替代内置制动电阻。外接制动电阻的连接如图5-9所示，先将PR、PX端子间的短路片取下，然后用连接线将制动电阻与PR、P端子连接。
    图5-9    外接制动电阻的连接示意图    (2)直流电抗器的连接    为了提高变频器的电能利用率，可给变频器外接改善功率因数的直流电抗器（电感器）。直流功率因数电抗器的连接如图5-10所示，先将P1、P端子间的短路片取下，然后用连接线将直流电抗器与P1、P端子连接。
    图5-10    直流功率因数电抗器的连接示意图    5．控制回路外接电源接线    控制回路电源端子R1、S1默认与R、S端子连接。在工作时，如果变频器出现异常，可能会导致变频器电源输入端的断路器（或接触器）断开，变频器控制回路电源也随之断开，变频器无法输出显示异常信号。为了在需要时保持异常信号，可将控制回路的电源R1、S1端子与断路器输入侧的两相电源线连接，这样断路器断开后，控制回路仍有电源提供。    控制回路外接电源接线如图5-11所示。
    图5-11    控制回路外接电源接线示意图
