电动机的开关控制式正转/反转控制电路

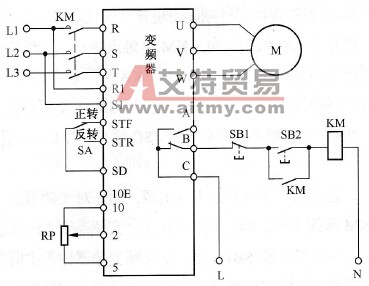

    开关控制式正转／反转控制电路如图6-3所示，主要采用了一个三位开关SA，SA有“正转”、“停止”和“反转”3个位置。
    图6-3    开关控制式正转／反转控制电路    电路工作原理如下。    ①启动准备。按下按钮SB2→接触器KM线圈得电→KM常开辅助触点和主触点均闭合→KM常开辅助触点闭合锁定KM线圈得电（自锁），KM主触点闭合为变频器接通主电源。    ②正转控制。将开关SA拨至“正转”位置，STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子10、2、5外接电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。    ③停转控制。将开关SA拨至“停止”位置（悬空位置），STF、SD端子连接切断，变频器停止输出电源，电动机停转。    ④反转控制。将开关SA拨至“反转”位置，STR、SD端子接通，相当于STR端子输入反转控制信号，变频器U、V、W端子输出反转电源电压，驱动电动机反向运转。调节电位器RP，变频器输出电源频率会发生改变，电动机转速也随之变化。    ⑤变频器异常保护。若变频器运行期间出现异常或故障，变频器B、C端子间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行保护。    若要正常切断变频器输入主电源，须先将开关SA拨至“停止”位置，让变频器停止工作，再按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断。该电路结构简单，缺点是在变频器正常工作时操作SB1可切断输入主电源，这样易损坏变频器。
