电动机的开关控制式正转控制电路

来源:艾特贸易2017-06-04

简介开关控制式正转控制电路如图 6-1 所示,主要是依靠手动操作变频器 STF 端子外接开关 SA ,来对电动机进行正转控制。 图 6-1 开关控制式正转控制电路 电路工作原理如下。 ①启动准备。

    开关控制式正转控制电路如图6-1所示,主要是依靠手动操作变频器STF端子外接开关SA,来对电动机进行正转控制。
开关控制式正转控制电路

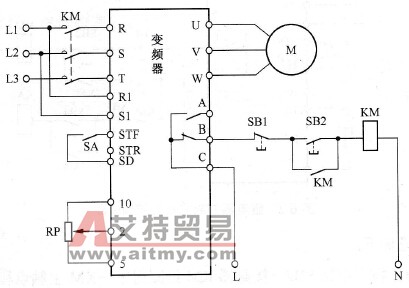

    6-1    开关控制式正转控制电路    电路工作原理如下。    ①启动准备。按下按钮SB2→接触器KM线圈得电→KM常开辅助触点和主触点均闭合→KM常开辅助触点闭合锁定KM线圈得电(自锁),KM主触点闭合为变频器接通主电源。    ②正转控制。按下变频器STF端子外接开关SASTFSD端子接通,相当于STF端子输入正转控制信号,变频器UVW端子输出正转电源电压,驱动电动机正向运转。调节端子1025外接电位器RP,变频器输出电源频率会发生改变,电动机转速也随之变化。    ③变频器异常保护。若变频器运行期间出现异常或故障,变频器BC端子间内部等效的常闭开关断开,接触器KM线圈失电,KM主触点断开,切断变频器输入电源,对变频器进行保护。    ④停转控制。在变频器正常工作时,将开关SA断开,STFSD端子断开,变频器停止输出电源,电动机停转。    若要切断变频器输入主电源,可按下按钮SB1,接触器KM线圈失电,KM主触点断开,变频器输入电源被切断。
