变频器的频率相关功能与参数

    变频器常用频率名称有给定频率、输出频率、基本频率、最高频率、上限频率、下限频率和回避频率等。    1．给定频率的设置    给定频率是指给变频器设定的运行频率，用fG表示。给定频率可由操作面板给定，也可由外部方式给定，其中外部方式又分为电压给定和电流给定。    (1)操作面板给定频率    操作面板给定频率是指操作变频器面板上有关按键来设置给定频率，具体操作过程如下。    ①用“MODE”键切换到频率设置模式。    ②用“▼”和“▲”键设置给定频率值。    ③用“SET”键存储给定频率。    (2)电压给定频率    电压给定频率是指给变频器有关端子输入电压来设置给定频率，输入电压越高，设置的给定频率越高。电压给定可分为电位器给定、直接电压给定和辅助给定，如图5-32所示。    图5-32(a)为电位器给定方式。给变频器10、2、5端子按图示方法接一个1/2W、1kΩ的电位器，通电后变频器端子10会输出5V或10V电压，调节电位器会使端子2电压在0～5V或0～10V范围内变化，给定频率就在0～50Hz变化。    端子2输入电压由Pr.73参数决定。当Pr.73-1时，端子2允许输入0～5V；当Pr.73=0时，端子允许输入0～10V。    图5-32 (b)为直接电压给定方式。该方式是在2、5端子之间直接输入0～5V或0～10V电压，给定频率就在0～50Hz变化。    端子1为辅助频率给定端，该端输入信号与主给定端输入信号（端子2或4输入的信号）叠加进行频率设定。    (3)电流给定频率    电流给定频率是指给变频器有关端子输入电流来设置给定频率，输入电流越大，设置的给定频率越高。电流给定频率方式如图5-33所示。要选择电流给定频率方式，需要将电流选择端子AU与SD端接通，然后给变频器端子4输入4～20mA的电流，给定频率就在0～50Hz变化。
    图5-32    电压给定频率方式

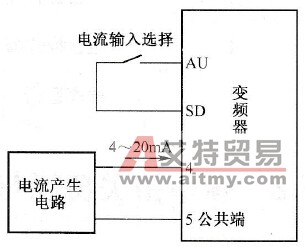

    图5-33    电流给定频率方式    2．输出频率    变频器实际输出的频率称为输出频率，用fx表示。在给变频器设置给定频率后，为了改善电动机的运行性能，变频器会根据一些参数自动对给定频率进行调整而得到输出频率，因此输出频率fx不一定等于给定频率fG。    3．基本频率    变频器最大输出电压所对应的频率称为基本频率，用fR表示，如图5-34所示。Pr.3参数用来设置基本频率，基本频率一般与电动机的额定频率相等，如果电动机经常需要进行变频和工频切换，基本频率可设为工频频率( 50Hz)。    4．上限频率和下限频率    上限频率是指不允许超过的最高输出频率，下限频率是指不允许低于的最低输出频率。    Pr.1参数用来设置输出频率的上限频率（最大频率），如果运行频率设定值高于该值，输出频率会钳在上限频率上。Pr.2参数用来设置输出频率的下限频率（最小频率），如果运行频率设定值低于该值，输出频率会钳在下限频率上。这两个参数值设定后，输出频率只能在这两个频率之间变化，如图5-35所示。
    图5-34    基本频率

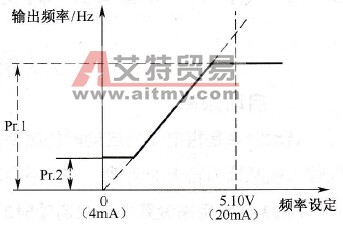

    图5-35    上限频率与下限频率参数功能    在设置上限频率时，上限频率一般不要超过变频器的最大频率，若超出最大频率，自动会以最大频率作为上限频率。    5．回避频率    回避频率又称跳变频率，是指变频器禁止输出的频率。    任何机械都有自己的固有频率（由机械结构、质量等因素决定），当机械运行的振动频率与固有频率相同时，将会引起机械共振，使机械振荡幅度增大，可能导致机械磨损和损坏。为了防止共振给机械带来的危害，可给变频器设置禁止输出的频率，避免这些频率在驱动电动机时引起机械共振。    回避频率设置参数有Pr.31、Pr.32、Pr.33、Pr.34、Pr.35、Pr.36，这些参数可设置3个可跳变的频率区域，每两个参数设定一个跳变区域，如图5-36所示。变频器工作时不会输出跳变区内的频率，当给定频率在跳变区频率范围内时，变频器会输出低参数号设置的频率。例如当设置Pr.33=35Hz、Pr.34=30Hz时，变频器不会输出30～35Hz范围内的频率，若给定的频率在这个范围内，变频器会输出低参数号Pr.33设置的频率( 35Hz)。

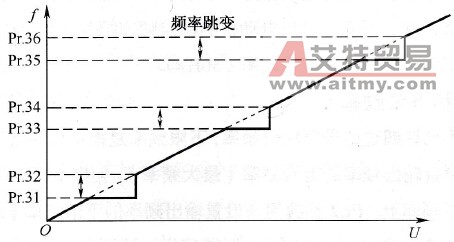

    图5-36    回避频率参数功能
