采用GTR作为逆变器的变频器有怎样的特点？

    采用GTR作为变频器逆变器的典型应用电路如图1-10所示。该电路的特点主要有以下几个方面。
    图10-10    采用GTR作为变频器逆变器的典型应用电路    (1)输出电压    由于可以采用脉宽调制的方法，故GTR作为变频器逆变器的输出电压为幅值等于直流电压的强脉冲序列，如图10-11所示。    (2)载波频率    由于电力晶体管GTR的导通与关断时间均较长，故允许的载波频率较低，大部分变频器的上限载波频率约在1.2～1.5 kHz范围内。    (3)电流波形    由于GTR作为变频器逆变器的载波频率较低，故电流的高次谐波成分较大，如图10-12所示。这些高次谐波电流就会在硅钢片中形成涡流，并使硅钢片相互之间产生电磁力而振动；同时，由于载波频率处于入耳声音较为敏感的区域，故可以听到电动机发出的较强的电磁噪声。    (4)输出转矩    由于GTR作为变频器逆变器的输出电流中高次谐波成分较大，故在50 Hz频率时电动机轴上的输出转矩与工频运行时相比，将略有减小。

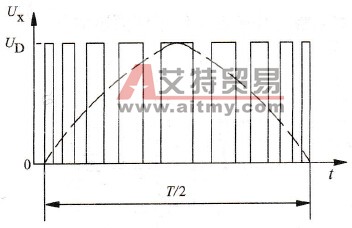

    图10-11    GTR作为变频器逆变器的输出电压波形示意图

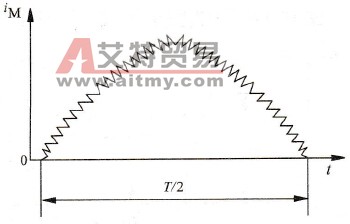

    图10-12    GTR作为变频器逆变器的输出电流波形示意图
