怎样采用指示灯判断门极可关断晶闸管的触发能

来源:艾特贸易2017-06-04

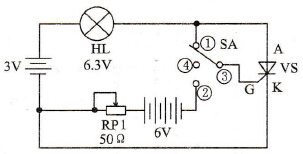

简介(1) 检测电路 采用指示灯判断触发能力与关断能力的连接电路如图 10-31 所示,图中的 HL 为 6.3 V 的小电珠指示灯, SA 为单刀双三掷开关, VS 为被检测的晶闸管。 图 10-31 采用指示灯判断

    (1)检测电路    采用指示灯判断触发能力与关断能力的连接电路如图10-31所示,图中的HL6.3 V的小电珠指示灯,SA为单刀双三掷开关,VS为被检测的晶闸管。
采用指示灯判断触发能力与关断能力的方法示煮图
    10-31    采用指示灯判断触发能力与关断能力的方法示煮图    (2)触发能力的判断方法    ·将SA开关的触点①与⑧接通时,VS管得到触发电压而导通,指示灯HL就会点亮,说明晶闸管的导通能力正常。    ·将SA开关拨到中间位置,如果指示灯可以维持点亮状态,则就说明晶闸管的触发能力正常。    (3)关断能力的判断方法    在上述状态时,再将SA开关的③与①触点接通,为晶闸管加上反向触发信号,如指示灯可以正常熄灭,则就说明晶闸管的关断能力正常。
