怎样采用晶体管图示仪测量普通晶闸管的维持电

    图10-27所示是采用晶体管图示仪测量晶闸管维持电流电路，以DW4822型图示仪为例，具体检测方法如下。
    图10-27    用晶体管图示仪测量晶闸管维持电流电路    (1)图示仪的旋钮设置    扫描电压范围：0～20 V;扫描电压极性：正(+)；X轴开关：基极源信号；阶梯作用：重复；阶梯极性：正(+)；串联电阻：1Ω;扫描电压：先置于零位，测试时逐渐增大。    以下开关的位置在设置时，要根据被测晶体管的实际情况进行适当的调整，这里仅提供参考位置。它们是Y轴开关（1 mA/度）、功耗电阻(1 kΩ)、阶梯幅度（0.1 V/级或1 mA/级）。    (2)测量方法    先把一只4700 Mf/25 V电解电容器的正极接到C端，负极连接到图示仪上高压测试孔负端，即可进行测量了。    测量方法一    ①将阶梯幅度置于0.1 V/级，就可同时测出触发电压。当逐渐加大扫描电压时，在图示仪荧光屏即可得到图10-28所示的图形。    ②如果所测晶闸管的触发电压为0.8 V，维持电流为6 mA。第9、第10、第11个阶梯光点随着扫描电压的增加而由0 mA逐渐上升，当升到6 mA时，前8个光点（零阶梯光点加前7个阶梯光点）会突然由0 mA位置跳跃至6 mA位置。在这一扫描电压位置，前8个光点会上下来回跳跃。    ③进一步加大扫描电压，前8个光点才会和后三个光点同步上升。如果再降至6 mA这点，前8个光点又会上下来回跳跃。由此既测出了该晶闸管的触发电压为0.8 V，同时也得出其维持电流为6 mA。    测量方法二    把图示仪的阶梯幅度置于1 mA/级，由此在荧光屏上即可得到图10-29所示的图形，由此就可测得另一只晶闸管的触发电流为7 mA，维持电流为6 mA。
    图10-28    测量晶闸管的图形示意图(1)

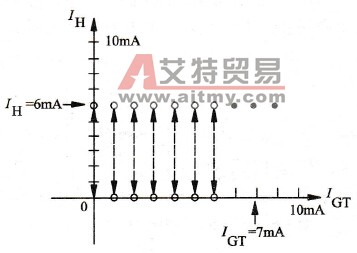

    图10-29    测量晶闸管的图形示意图(2)    门极可关断晶闸管大多应用于电动机的变频调速、斩波器、逆变电源以及各种电子开关等电路中。
