变频器输入电抗器有何作用？

    答：输入电抗器LA1又称电源协调电抗器，输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的高次谐波。它能够限制电网电压突变和操作过电压引起的浪涌电压对变频器的冲击，有效地保护变频器整流单元，并能改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75～0.85）。变频器电源输入端接入与未接入输入电抗器时，输入电网的谐波电流的情况如图5-23所示。从图5-23中可以看出，变频器电源输入端接入电抗器后能有效地抑制谐波电流。

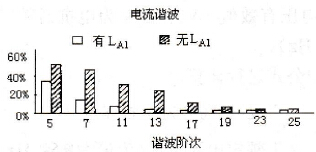

    图5-23    6脉冲整流器安装与未安装进线电抗器的比较    输入电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。当电源容量很大时，更要防止各种过电压引起的电流冲击，因为冲击电流对变频器内整流二极管和滤波电容器都是有威胁的。因此，接入输入电抗器，对改善变频器的运行状况是有好处的。根据变频调速系统工程应用中的运行经验，在下列工作环境中的变频器必须要安装输入电抗器，才能保证变频器可靠地运行。    (1)为变频器供电的电源容量与变频器容量之比为10:1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图5-24所示。
    图5-24    需要安装进线电抗器的电源    (2)三相电源电压的不平衡度大于3%。电源电压不平衡度K按式(5-11)进行计算：        (5-11)其中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。    (3)在同一供电电源系统上有晶闸管整流负载、非线性负载、电弧炉负载和接有通过开关切换调整功率因数的补偿电容器装置。    (4)需改善变频器输入侧的功率因数，功率因数可提高到0.75～0.85。
