简介当谈到变频器的开关方式时通常讲的都是变频器逆变电路的开关方式。而在按照逆变电路的开关方式对变频器进行分类时,则变频器可以分为 PAW 控制方式, PWM 控制方式和高载频 PWM 控

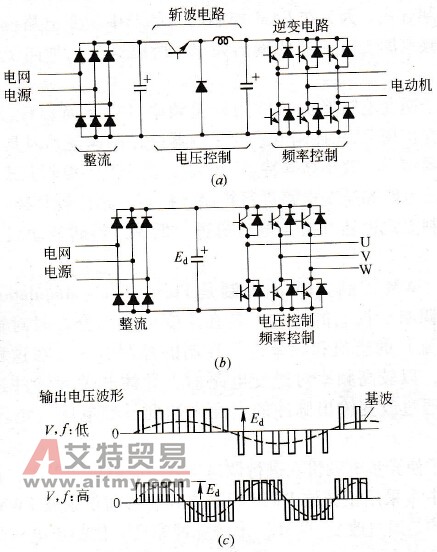

当谈到变频器的开关方式时通常讲的都是变频器逆变电路的开关方式。而在按照逆变电路的开关方式对变频器进行分类时,则变频器可以分为PAW控制方式,PWM控制方式和高载频PWM控制方式三种。 1) PAM控制。PAM控制是Pulse Amplitude Modulation(脉冲振幅调制)控制的简称,是一种在整流电路部分对输出电压(电流)的幅值进行控制,而在逆变电路部分对输出频率进行控制的控制方式。因为在PAM控制的变频器中逆变电路换流器件的开关频率即为变频器的输出频率,所以这是一种同步调速方式。 由于逆变电路换流器件的开关频率(以下简称载波频率)较低,在使用PAM控制方式的变频器进行调速驱动时具有电动机运转噪声小,效率高等特点。但是,由于这种控制方式必须同时对整流电路和逆变电路进行控制,控制电路比较复杂。此外,这种控制方式也还具有当电动机进行低速运转时波动较大的缺点。 2) PWM控制。PWM控制是Pulse Width Modulation(脉冲宽度调制)控制的简称,是在逆变电路部分同时对输出电压(电流)的幅值和频率进行控制的控制方式。在这种控制方式中,以较高频率对逆变电路的半导体开关元器件进行开闭,并通过改变输出脉冲的宽度来达到控制电压(电流)的目的。 为了使异步电动机在进行调速运转时能够更加平滑,目前在变频器中多采用正弦波PWM控制方式。所谓正弦波PWM控制方式指的是通过改变PWM输出的脉冲宽度,使输出电压的平均值接近于正弦波。这种控制方式也称为SPWM控制。 采用PWM控制方式的变频器具有可以减少高次谐波带来的各种不良影响,转矩波动小,而且控制电路简单,成本低等特点,是目前在变频器中采用最多的一种逆变电路控制方式。但是,该方式也具有当载波频率不合适时会产生较大的电动机运转噪声的缺点。为了克服这个缺点,在采用PWM控制方式的新型变频器中都具有一个可以改变变频器载波频率的功能,以便使用户可以根据实际需要改变变频器的载波频率,从而达到降低电动机运转噪声的目的。 图2-9给出了电压型PAM控制和PWM控制变频器的基本结构以及正弦波PWM的波形示意图。 图2-9 PAM控制和PWM控制变频器的基本结构和正弦波PWM (a)-电压型PAM控制;(6)-电压型PWM控制; (c)-正弦波PWM的波形 3)高载频PWM控制。这种控制方式原理上实际是对PWM控制方式的改进,是为了降低电动机运转噪声而采用的一种控制方式。在这种控制方式中,载频被提高到人耳可以听到的频率(10~ 20kHz)以上,从而达到降低电动机噪声的目的。这种控制方式主要用于低噪声型的变频器,也将是今后变频器的发展方向。由于这种控制方式对换流器件的开关速度有较高的要求,所用换流器件只能使用具有较高开关速度的IGBT或MOSFET等半导体元器件,目前在大容量变频器中的利用仍然受到一定限制。但是,随着电力电子技术的发展,具有较高开关速度的换流元器件的容量将越来越大,所以预计采用这种控制方式的变频器也将越来越多。 PWM控制和高载频PWM控制都属于异步调速方式,即变频器的输出频率不等于逆变电路换流器件的开关频率。
