压力表与MM4系列变频器之间的接线与参数设置

    在恒压供水中，压力传感器种类不同，价格相差很多，其中电阻型远传压力表由于价格低廉而受到很多中小用户的欢迎。在这里简单介绍一下该压力表与MM4系列变频器之间的接线与参数设置。    电阻型远传压力表的阻值变化与压力测量值成线性关系。一般情况下，最小测量值时的电阻值Rmin在3～30Ω之间，最大测量值时的电阻值Rmin在3 40～400Ω之间。要求供电电压不超过6V。    MM4系列变频器采用10V电源（端子1、2），要求总阻值R≥4. 7kΩ，不适合驱动远传压力表。因此如果使用电阻型远传压力表，可以使用变频器的24V电源，串联一个1. 5kΩ/1W的电阻分压，接线如图2-40所示。

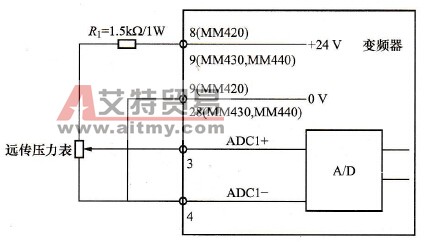

    图2-40    远传压力表与MM4系列变频器的接线    图2-40中，R1为串联的1.5kΩ/W电阻，则端子3、4间的电压为
    当处于最大测量值（对应最大量程100%）时
    当处于最小测量值(对应最大量程0%)时

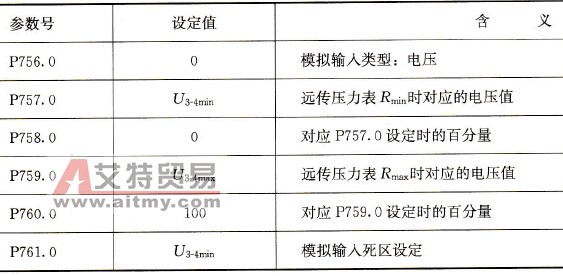

    需要注意以下几点：    (1)因为变频器的24V电源并不是为进行精确供电而设计的，如果测量出该电源有偏差，以实际测量值代入上述公式计算。    (2)如果远传压力表的阻值偏高或者偏低，应根据实际情况选择R1的阻值。    (3)为了减小误差，对串联电阻R1的实际阻值也要进行测量。    远传压力表应用的参数设定见表2-11。    表2-11    远传压力表应用的参数设定
    假设某电阻型远传压力表阻值范围为10～400Ω，则
    其MM4变频器参数设定则为：P756.0=0；P757.0=0.12; P758.0=0；P759.0=5.05; P760.0=100; P761.0=0. 12.
