MM440变频器PID控制举例

    利用MM440变频器的两路模拟输入通道来实现供水闭环控制，即PID设定值为通道1、PID反馈值为通道2。    设定参数如下：P0700=2；P1000=2；P2200=1, P2253=755.0；P2264=755.1；P2280=0.5；P2285=5。    MM440变频器供水PID控制接线如图2-39所示。

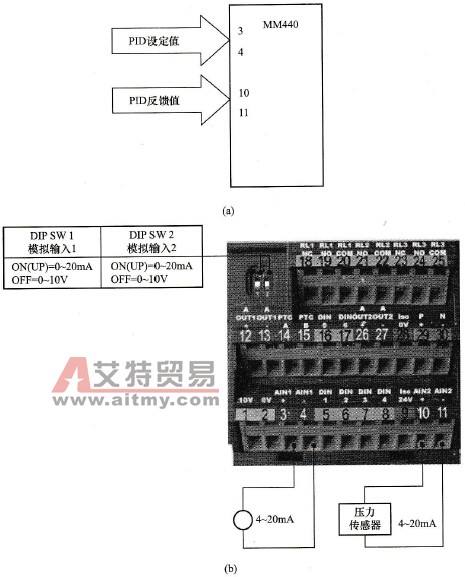

    图2-39    MM440变频器供水PID控制接线    (a)电气接线；(b)端子连接    在图2-39中，变频器频率不能自动调节到目标值时，诊断方法为检查以下4个参数：    (1) r2262：此参数显示变频器的实际设定值，检查它是否与设定值相符，如果不符，请检查设定值通道。    (2) r2272：此参数显示变频器的实际反馈信号，用户可以根据远程压力表的实际压力来推算实际反馈的大小，并与此参数进行比较，由此来判断远程压力表的正确性。    (3) r2273：此参数显示当前偏差，即r2262与r2272之差，如果此偏差为正，变频器的频率应该升高；如果偏差为负，变频器会降低频率；如果偏差为零，说明目前压力已经被调节到目标值。    (4) r2294：实际PID输出，如果偏差r2273为正，r2294的值应该逐渐增加，否则r2294会自动降低。    需要注意的是，如果r2273不为零，但r2294等于零，请设置：P2293=1; P2291=100；P2292=0；P2274=0. 01。
