异步电动机调速概述

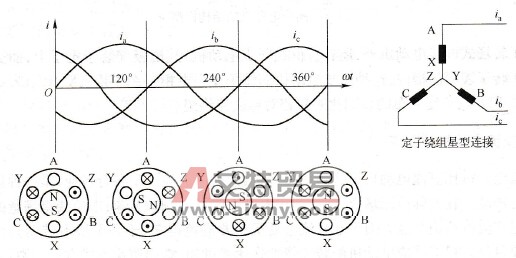

    三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，三相异步电动机的定子绕组就是用来产生旋转磁场的。三相电源相与相之间的电压在相位上是相差120°的，三相异步电动机定子中的三个绕组在空间方位上也互差120°，这样，当在定子绕组中通人三相电源时，就会产生一个旋转磁场，其产生的过程如图1.2所示。图1.2中分四个时刻来描述旋转磁场的产生过程。电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。    旋转磁场的转速为    n=60f/P式中，f为电源频率，P是磁场的磁极对数，n的单位是转／分( r/min)。根据此式我们知道，电动机的转速与磁极数和使用电源的频率有关。
    图1.2    三相异步电动机原理    定子绕组产生旋转磁场后，转子导条（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向以n1的转速旋转起来。一般情况下，电动机的实际转速n1低于旋转磁场的转速n。因为假设n=n1，则转子导条与旋转磁场就没有相对运动，就不会切割磁力线，也就不会产生电磁转矩，所以转子的转速n1必然小于n。为此将这种结构的三相电动机称为异步电动机。
