变频器正转运行的基本电路

    1) 硬件设计    如图9.3所示，首先将正转接线端FWD与公共端CM相接，然后接通电源（令接触器KM吸合)，电动机即可以开始正转运行了，如果要停止则只需按下操作面板上的停止／复位键即可，按下停止／复位键后变频器就会从设定频率下降到0。

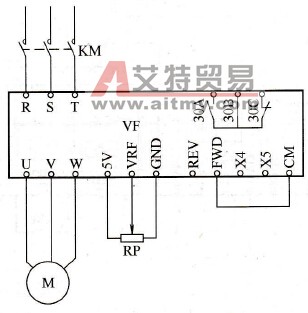

    图9.3    正转运行的基本电路    2) 参数设计    相关参数设定如下。    (1) F00设定为50Hz(设定变频器输出频率为50Hz)。    (2) F02设定为1（设定端子FWD、REV控制变频器运行，面板停止／复位键有效）。    (3) F21设定为60Hz(设定运行上限频率)。    (4) F22设定为0.5Hz(设定运行下限频率)。    另外，如果电动机的旋转方向和实际需要方向相反，可以不必更换电动机的接线，而通过以下方法来更正。    ①将由CM接至FWD的连线改接至REV端。    ②接至FWD的连线断开，而通过功能预置(F02设定为0)来改变旋转方向。    当变频器通过外接信号进行控制时，一般不推荐由接触器KM来直接控制电动机的启动和停止，主要原因有以下3种。    (1)控制电路的电源在尚未充电至正常电压之前，其工作状况有可能出现紊乱。尽管近代的变频器对此已经作了处理，但所作的处理仍须由控制电路来完成。因此，其准确性和可靠性难以得到充分的保证。    (2)通过接触器 KM切断电源时，变频器已经不工作了，电动机将处于自由制动状态，不能按预置的降速时间来停机。    (3)变频器在刚接通电源的瞬间，充电电流是很大的，会构成对电网的干扰。因此，应将变频器接通电源的次数降到最少。
