A700变频器输入和输出端子中漏型与源型逻辑的设

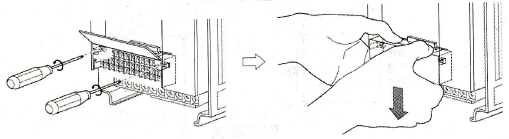

    三菱A700变频器输入信号出厂设定为漏型逻辑(SINK)，为了转换控制逻辑，需要转换控制电路端子台背面的跳线，而对于输出信号来说，不论插头位置如何，均可使用漏型逻辑及源型逻辑。    设置步骤如下。    (1)如图2.25所示，松开控制回路端子板底部的两个安装螺钉，注意螺钉不能被卸下，用双手把端子板从控制回路端子背面拉下。

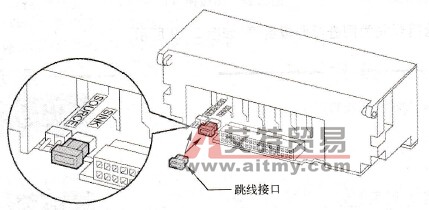

    图2. 25    跳线设置步骤一    (2)如图2.26所示，将控制回路端子排里面的漏型逻辑(SINK)跳线接口切换为源型逻辑( SOURCE)以切换到源型逻辑模式。

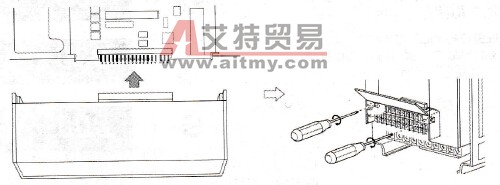

    图2. 26    跳线设置步骤二    (3)注意不要把控制电路上的跳线插针弄弯，将控制回路端子板重新安装上并用螺钉把它固定好（如图2. 27所示）。
    图2. 27    跳线设置步骤三
