A700变频器输入和输出端子的接线原理

    三菱A700变频器的多功能输入端子可以选择漏型逻辑和源型逻辑两种方式，在项目2中我们采用了默认方式下的漏型逻辑，即信号端子接通时，电流从相应的输入端子流出，此时A700变频器端子SE是集电极开路输出信号的公共端端子（如图2.23所示）。

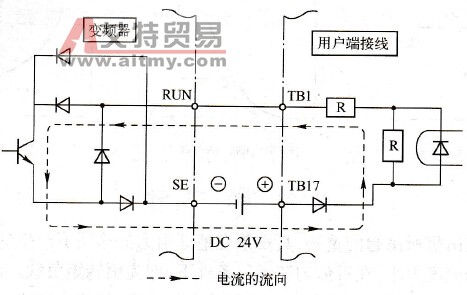

    图2. 23    多功能输出接线（漏型逻辑）    而源型逻辑模式指信号输入端子中有电流流入时信号为ON的逻辑模式，端子PC是触点输入信号的公共端端子，端子SE是集电极开路输出信号的公共端端子，如图2. 24所示。

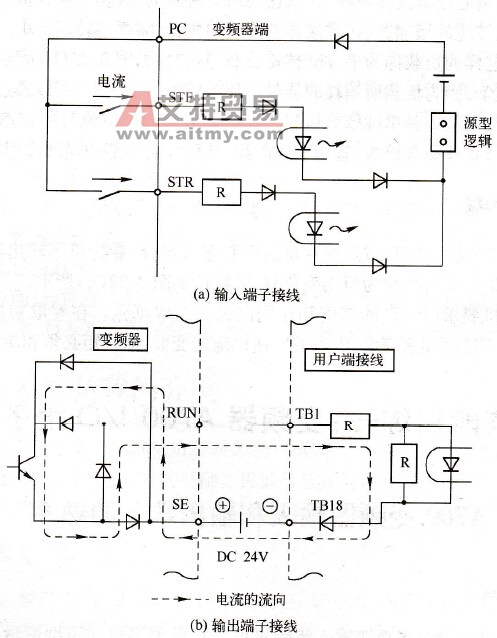

    图2. 24    源型逻辑下的多功能端子接线
