如何连接外接制动电阻？

    遇有内装制动单元而需外加制动电阻的变频器，一定要注意制动电阻的正确接线。制动电阻要接在端子P与DB之间，如图5-7 (a)，而不能接在P、N之间，否则会造成变频器的逆变器在未运行时三相整流桥就满载工作，造成变频器无法正常工作，制动电阻也有烧毁的可能。    如需同时配置制动单元和制动电阻，接线如图5-7(b)。    制动电阻配线长度在5m以下，且用绞线。

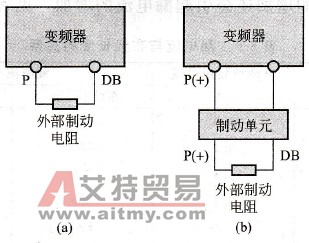

    图5-7    外接制动电阻接线
