变极电动机变频调速运行线路是怎么样的?
来源:艾特贸易2017-06-04
简介以双速电动机为例,其变频控制线路如图 8-10 所示。 工作原理:调节电位器 RP ,设定电动机的基本转速。 当接触器 KM1 、 KM3 的主触点闭合时,电动机为 Y 形接线,电动机低速运行;当

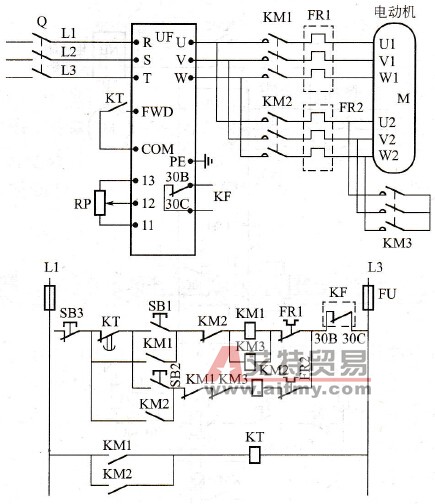

以双速电动机为例,其变频控制线路如图8-10所示。 工作原理:调节电位器RP,设定电动机的基本转速。 当接触器KM1、KM3的主触点闭合时,电动机为Y形接线,电动机低速运行;当接触器KM2的主触点闭合时,电动机为△形接线,电动机高速运行;KM1、KM3与KM2相互联锁。两种转速转换时,均经过时间继电器KT延时,并通过KT的常开触点使端子FWD-COM连通,输入运行信号后才允许运行(即电动机停止后再进行)。 图8-10 变极电动机变频器控制线路 SB1为电动机低速运行启动按钮,SB2为电动机高速运行启动按钮,SB3为停车按钮。 时间继电器KT的整定时间应超过从高速运行到自由停止的时间。
